أسطوانة هيدروليكية
الصفحة الرئيسية>المنتجات>حلول التثبيت الصناعي>أسطوانة هيدروليكية
وتتميَّز هذه الأسطوانات الهيدروليكية بتصميماتها أحادية التصرف، وثنائية التصرف، والمجوفة، وهي توفر إنتاج قوة موثوقًا، وبناءً متينًا، وتشغيلًا عالي الأداء في البيئات الصعبة.
توفر سلسلة أسطوانات BETE الهيدروليكية حلولاً متعددة الاستخدامات للقوة الهيدروليكية في نطاق واسع من التطبيقات الصناعية. وقد صُمِّمت هذه السلسلة لعمليات الرفع والدفع والسحب والضغط والتثبيت والصيانة، وتشمل أسطوانات هيدروليكية ذات اتجاه واحد وذات اتجاهين، بالإضافة إلى أسطوانات هيدروليكية مجوفة للتطبيقات الخاصة التي تتطلب عمليات شد أو سحب أو عمليات تُجرى بمساعدة التثبيت.
ميزات المنتج
 |

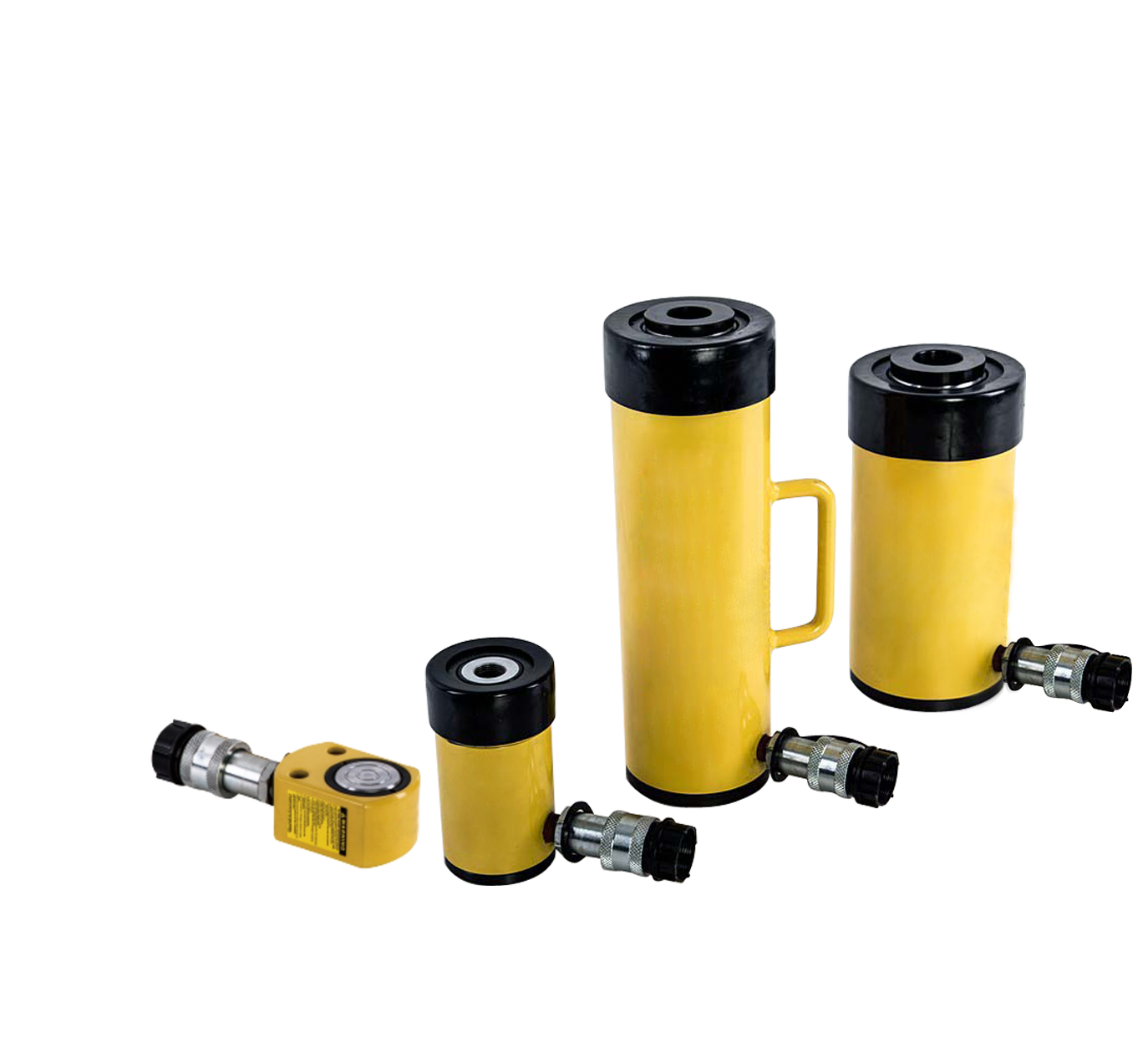

◢ أسطوانة ذات اتجاه واحد، مع عودة بواسطة زنبرك لتشغيل سريع وسهل ◢ مكبس من فولاذ سبائكي عالي القوة، متين وطويل الأمد ◢ سطح مطلي بالطلاء لمقاومة أفضل للتآكل؛ ومزودة بمقبض لسهولة الحمل |
 |
 |
 |
| نوع المقبض (O) | نوع المقبض (S) | الطراز | طن (ط) | المسافة (مم) | منطقة الضغط (سم²) | حجم الزيت (سم³) | الارتفاع المغلق A (مم) | الارتفاع الممتد (مم) | القطر الخارجي D (مم) | القطر الداخلي E (مم) | قطر المكبس F (مم) | طول الخيط X (مم) | الوزن (كجم) |
| RC50 | 5 | 16 | 6.5 | 11 | 42 | 58 | 28.7 | 25.4 | 1½"-16 | 28 | 1.1 | ||
| RC51 | 5 | 25 | 6.5 | 16 | 110 | 38 | 28.7 | 25.4 | 1½"-16 | 28 | 1.1 | ||
| RC53 | 5 | 76 | 6.5 | 50 | 165 | 38 | 28.7 | 25.4 | 1½"-16 | 28 | 1.5 | ||
| RC55 | 5 | 127 | 6.5 | 83 | 215 | 38 | 28.7 | 25.4 | 1½"-16 | 28 | 1.9 | ||
| RC57 | 5 | 177 | 6.5 | 115 | 273 | 38 | 28.7 | 25.4 | 1½"-16 | 28 | 2.4 | ||
| RC59 | 5 | 232 | 6.5 | 151 | 323 | 38 | 28.7 | 25.4 | 1½"-16 | 28 | 2.8 | ||
| RC101 | 10 | 26 | 14.5 | 38 | 89 | 57 | 42.9 | 38.1 | 2¼"-14 | 27 | 1.8 | ||
| RC102 | 10 | 54 | 14.5 | 78 | 121 | 57 | 42.9 | 38.1 | 2¼"-14 | 27 | 2.3 | ||
| RC104 | 10 | 105 | 14.5 | 152 | 171 | 57 | 42.9 | 38.1 | 2¼"-14 | 27 | 3.3 | ||
| RC106 | 10 | 156 | 14.5 | 226 | 247 | 57 | 42.9 | 38.1 | 2¼"-14 | 27 | 4.4 | ||
| RC108 | 10 | 203 | 14.5 | 294 | 298 | 57 | 42.9 | 38.1 | 2¼"-14 | 27 | 5.4 | ||
| RC1010 | 10 | 257 | 14.5 | 373 | 349 | 57 | 42.9 | 38.1 | 2¼"-14 | 27 | 6.4 | ||
| RC1012 | 10 | 304 | 14.5 | 441 | 400 | 57 | 42.9 | 38.1 | 2¼"-14 | 27 | 6.8 | ||
| RC1014 | 10 | 356 | 14.5 | 516 | 450 | 57 | 42.9 | 38.1 | 2¼"-14 | 27 | 8.2 | ||
| RC151 | 15 | 25 | 20.3 | 51 | 124 | 70 | 50.8 | 41.4 | 2¾ بوصة–16 | 30 | 3.3 | ||
| RC152 | 15 | 51 | 20.3 | 104 | 149 | 70 | 50.8 | 41.4 | 2¾ بوصة–16 | 30 | 4.1 | ||
| RC154 | 15 | 101 | 20.3 | 205 | 200 | 70 | 50.8 | 41.4 | 2¾ بوصة–16 | 30 | 5 | ||
| RC156 | 15 | 152 | 20.3 | 308 | 271 | 70 | 50.8 | 41.4 | 2¾ بوصة–16 | 30 | 6.8 | ||
| RC158 | 15 | 203 | 20.3 | 411 | 322 | 70 | 50.8 | 41.4 | 2¾ بوصة–16 | 30 | 8.2 | ||
| RC1510* | 15 | 254 | 20.3 | 516 | 373 | 70 | 50.8 | 41.4 | 2¾ بوصة–16 | 30 | 9.5 | ||
| RC1512* | 15 | 305 | 20.3 | 619 | 423 | 70 | 50.8 | 41.4 | 2¾ بوصة–16 | 30 | 10.9 | ||
| RC1514* | 15 | 356 | 20.3 | 723 | 474 | 70 | 50.8 | 41.4 | 2¾ بوصة–16 | 30 | 11.8 | ||
| RC251 | 25 | 26 | 33.2 | 86 | 139 | 85 | 65 | 57.2 | 3"-12 | 49 | 5.9 | ||
| RC252 | 25 | 50 | 33.2 | 166 | 165 | 85 | 65 | 57.2 | 3"-12 | 49 | 6.4 | ||
| RC254 | 25 | 102 | 33.2 | 339 | 215 | 85 | 65 | 57.2 | 3"-12 | 49 | 8.2 | ||
| RC256 | 25 | 158 | 33.2 | 525 | 273 | 85 | 65 | 57.2 | 3"-12 | 49 | 10 | ||
| RC258 | 25 | 210 | 33.2 | 697 | 323 | 85 | 65 | 57.2 | 3"-12 | 49 | 12.2 | ||
| RC2510* | 25 | 261 | 33.2 | 867 | 374 | 85 | 65 | 57.2 | 3"-12 | 49 | 14.1 | ||
| RC2512* | 25 | 311 | 33.2 | 1033 | 425 | 85 | 65 | 57.2 | 3"-12 | 49 | 16.3 | ||
| RC2514 | 25 | 362 | 33.2 | 1202 | 476 | 85 | 65 | 57.2 | 3"-12 | 49 | 17.7 | ||
| ■ | RC308 | 30 | 209 | 42.1 | 880 | 387 | 102 | 73.2 | 57.2 | - | - | 18.1 | |
| ■ | RC502 | 50 | 51 | 71.2 | 361 | 176 | 127 | 95.2 | 79.5 | 5"-12 | 55 | 15 | |
| ▲ | RC504 | 50 | 101 | 71.2 | 719 | 227 | 127 | 95.2 | 79.5 | 5"-12 | 55 | 19.1 | |
| ▲ | RC506 | 50 | 159 | 71.2 | 1131 | 282 | 127 | 95.2 | 79.5 | 5"-12 | 55 | 23.1 | |
| ▲ | RC5013 | 50 | 337 | 71.2 | 2399 | 460 | 127 | 95.2 | 79.5 | 5"-12 | 55 | 37.6 | |
| ▲ | ● | RC756 | 75 | 156 | 102.6 | 1601 | 285 | 147 | 114.3 | 95.2 | ٥¾ بوصة - ١٢ | 44 | 29.5 |
| ▲ | ★ | RC7513* | 75 | 333 | 102.6 | 3417 | 492 | 147 | 114.3 | 95.2 | ٥¾ بوصة - ١٢ | 44 | 59 |
| ▲ | ★ | RC1006 | 100 | 168 | 133.6 | 2239 | 357 | 177 | 130.3 | 104.9 | ٦¾ بوصة - ١٢ | 44 | 59 |
| ▲ | ★ | RC10010 | 100 | 260 | 133.6 | 3466 | 449 | 177 | 130.3 | 104.9 | ٦¾ بوصة - ١٢ | 44 | 72.6 |
 |

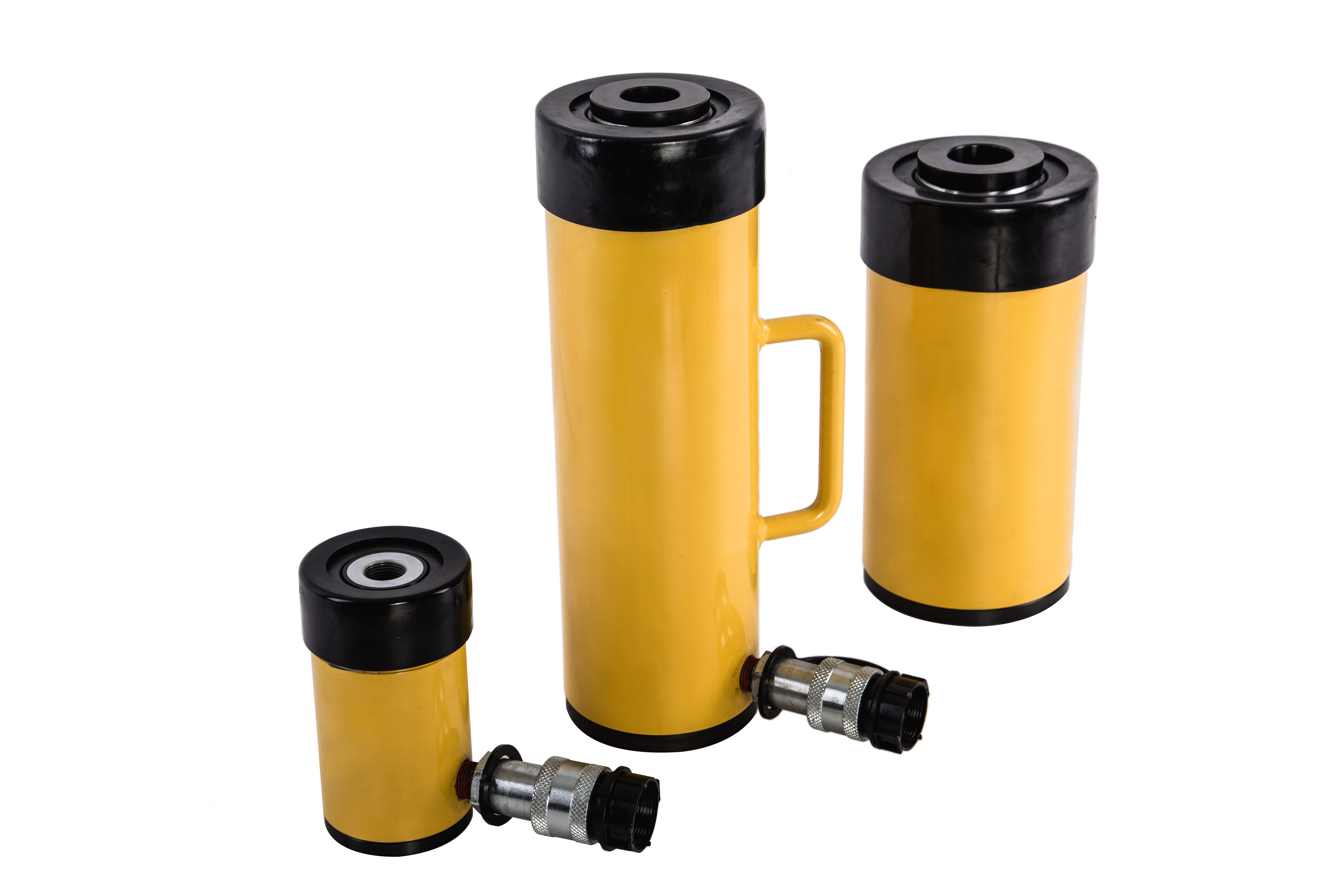

◢ تصميم الساق المجوفة لدفع وسحب الأجزاء الثابتة ◢ أسطوانة ذات اتجاه واحد مع عودة بواسطة زنبرك لتشغيل سريع وسهل ◢ سطح مطلي بالطلاء لمقاومة ممتازة للتآكل |
 |
 |
 |
| نوع المقبض (S) | الطراز | طن (ط) | المسافة (مم) | مساحة الضغط (سم²) | حجم الزيت (سم³) | الارتفاع المغلق A (مم) | الارتفاع الممتد (مم) | القطر الخارجي D (مم) | القطر الداخلي E (مم) | قطر المكبس F (مم) | الوزن (كجم) |
| RCH120 | 12 | 8 | 17.9 | 14 | 55 | 63 | 69 | 54.1 | 35 | 1.5 | |
| RCH121 | 12 | 42 | 17.9 | 75 | 120 | 162 | 69 | 54.1 | 35 | 2.8 | |
| RCH1211 | 12 | 42 | 17.9 | 75 | 120 | 162 | 69 | 54.1 | 35 | 2.8 | |
| RCH123 | 12 | 76 | 17.9 | 136 | 184 | 260 | 69 | 54.1 | 35 | 4.4 | |
| ● | RCH202 | 20 | 50 | 30.7 | 150 | 162 | 211 | 99 | 73.1 | 55 | 7.7 |
| ● | RCH206 | 20 | 155 | 30.7 | 476 | 306 | 461 | 99 | 73.1 | 55 | 14.1 |
| ● | RCH302 | 30 | 64 | 46.6 | 298 | 179 | 242 | 115 | 88.9 | 63.5 | 10.9 |
| ● | RCH306 | 30 | 155 | 46.6 | 722 | 331 | 485 | 115 | 88.9 | 63.5 | 21.8 |
| ▲ | RCH603 | 60 | 77 | 82.3 | 626 | 248 | 323 | 160 | 123.9 | 92 | 28.1 |
| ▲ | RCH606 | 60 | 152 | 82.3 | 1259 | 325 | 476 | 160 | 123.9 | 92 | 35.4 |
| ▲ | RCH1003 | 100 | 76 | 133 | 1011 | 254 | 330 | 212 | 165.1 | 127 | 63 |
 |

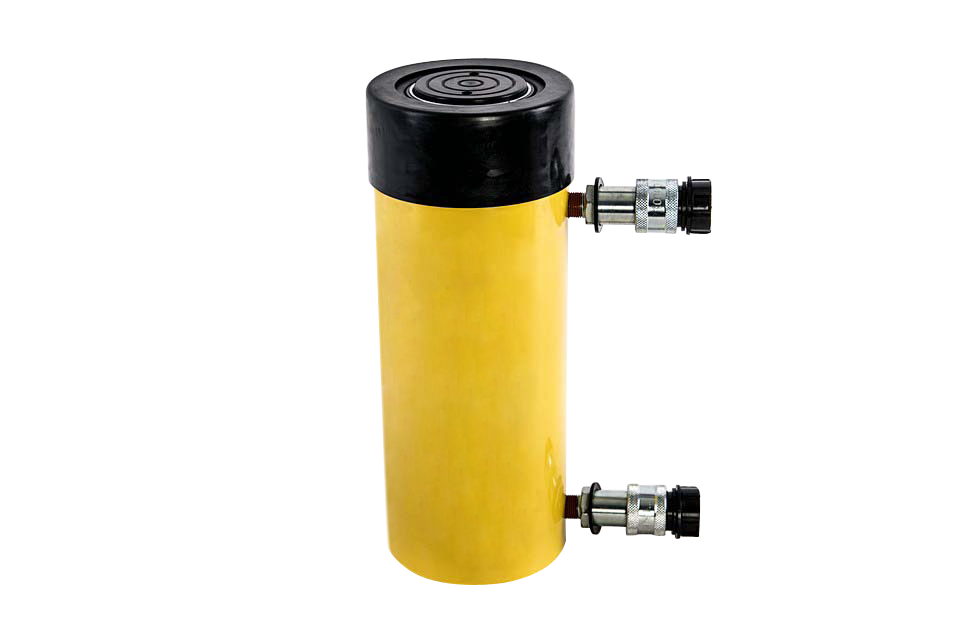

◢ تصميم ذو تأثير مزدوج لتطبيقات الدفع والسحب ◢ صمام أمان مدمج يمنع التلف الناتج عن ارتفاع الضغط بشكل مفرط ◢ خيوط أسطوانية خارجية، وخيوط ساق دافعة، وثقوب مُثَقَّبة في القاعدة لتثبيت سهل ◢ ساق دافعة مطلية بالكروم الصلب لمقاومة التآكل والصدأ ◢ حلقة الغبار تحمي فتحة الأسطوانة من التلوث ◢ صامولة علوية تمنع تمدد الساق الدافعة بشكل مفرط ◢ سطح مغلف بطبقة بودرة لتحسين المظهر ومقاومة التآكل والصدأ ◢ تُزوَّد جميع الموديلات بمُوصِّل سريع بمقاس ٣/٨ بوصة (NPT) وغطاء واقٍ من الغبار ◢ مناسبة لرفع الجسور، وتجديد المباني، وبناء السفن، ومعدات المرافق العامة، وصيانة معدات التعدين ◢ سلسلة RR مثالية للتطبيقات التي تتطلب حمل الأحمال والتحكم الدقيق في الضغط |
 |
 |
 |
ملاحظة：
| نوع المقبض (O) | نوع المقبض (S) | الطراز | طن (ط) | المسافة (مم) | القوة (طن) دفع | القوة (طن) للسحب | مساحة الضغط (مم²) للدفع | مساحة الضغط (مم²) للسحب | حجم الزيت (سم³) للدفع | حجم الزيت (سم³) للسحب | الارتفاع المغلق أ (مم) | الارتفاع الممتد ب (مم) | القطر الداخلي D (مم) | القطر الخارجي E (مم) | قطر المكبس F (مم) | الوزن (كجم) |
| RR-1010 | 10 | 254 | 101 | 33 | 14.5 | 4.8 | 368 | 122 | 409 | 663 | 73 | 42.9 | 34.9 | 12 | ||
| RR-1012 | 10 | 305 | 101 | 33 | 14.5 | 4.8 | 442 | 147 | 457 | 762 | 73 | 42.9 | 34.9 | 14 | ||
| RR-308 | 30 | 209 | 295 | 53 | 42.1 | 19.1 | 879 | 400 | 387 | 596 | 101 | 73.2 | 54.1 | 18 | ||
| RR-3014 | 30 | 368 | 295 | 53 | 42.1 | 19.1 | 1549 | 703 | 549 | 917 | 101 | 73.2 | 54.1 | 29 | ||
| ▲ | ★ | RR-506 | 50 | 156 | 498 | 103 | 71.2 | 21.5 | 1111 | 335 | 331 | 487 | 127 | 95.2 | 79.5 | 30 |
| ▲ | ★ | RR-5013 | 50 | 334 | 498 | 103 | 71.2 | 21.5 | 2378 | 718 | 509 | 843 | 127 | 95.2 | 79.5 | 52 |
| ▲ | ★ | RR-5020 | 50 | 511 | 498 | 103 | 71.2 | 21.5 | 3638 | 1099 | 733 | 1244 | 127 | 95.2 | 79.5 | 68 |
| ▲ | ★ | RR-756 | 75 | 156 | 718 | 156 | 102.6 | 31.4 | 1601 | 490 | 347 | 503 | 146 | 114.3 | 95.2 | 41 |
| ▲ | ★ | RR-7513 | 75 | 333 | 718 | 156 | 102.6 | 31.4 | 3417 | 1046 | 525 | 858 | 146 | 114.3 | 95.2 | 68 |
| ★ | RR-1006 | 95 | 168 | 933 | 435 | 133.3 | 62.4 | 2238 | 1045 | 357 | 525 | 177 | 130.3 | 95.2 | 61 | |
| ★ | RR-10013 | 95 | 333 | 933 | 435 | 133.3 | 62.4 | 4439 | 2071 | 524 | 857 | 177 | 130.3 | 95.2 | 93 | |
| ▲ | ★ | RR-10018 | 95 | 460 | 933 | 435 | 133.3 | 62.4 | 6132 | 2861 | 687 | 1147 | 177 | 130.3 | 95.2 | 117 |
| ★ | RR-1502 | 140 | 57 | 1386 | 668 | 198.1 | 95.4 | 1129 | 544 | 196 | 253 | 203 | 158.8 | 114.3 | 49 | |
| ▲ | ★ | RR-1506 | 140 | 156 | 1386 | 668 | 198.1 | 95.4 | 3090 | 1488 | 385 | 541 | 203 | 158.8 | 114.3 | 93 |
| ▲ | ★ | RR-15013 | 140 | 333 | 1386 | 668 | 198.1 | 95.4 | 6598 | 3177 | 582 | 915 | 203 | 158.8 | 114.3 | 124 |
| ▲ | ★ | RR-15032 | 140 | 815 | 1386 | 668 | 198.1 | 95.4 | 16145 | 7775 | 1116 | 1931 | 203 | 158.8 | 114.3 | 238 |
| ▲ | ★ | RR-2006 | 200 | 152 | 1995 | 1017 | 285 | 145.3 | 4332 | 2209 | 430 | 582 | 247 | 190.5 | 133.4 | 147 |
| ▲ | ★ | RR-20013 | 200 | 330 | 1995 | 1017 | 285 | 145.3 | 9405 | 4795 | 608 | 938 | 247 | 190.5 | 133.4 | 199 |
| ▲ | ★ | RR-20018 | 200 | 457 | 1995 | 1017 | 285 | 145.3 | 13025 | 6640 | 765 | 1222 | 247 | 190.5 | 133.4 | 204 |
| ▲ | ★ | RR-20024 | 200 | 610 | 1995 | 1017 | 285 | 145.3 | 17385 | 8863 | 917 | 1527 | 247 | 190.5 | 133.4 | 279 |
| ★ | RR-20036 | 200 | 914 | 1995 | 1017 | 285 | 145.3 | 26049 | 13280 | 1222 | 2136 | 247 | 190.5 | 133.4 | 383 | |
| ★ | RR-20048 | 200 | 1219 | 1995 | 1017 | 285 | 145.3 | 34741 | 17712 | 1527 | 2746 | 247 | 190.5 | 133.4 | 483 | |
| ★ | RR-3006 | 325 | 153 | 3201 | 1703 | 457.3 | 243.2 | 6997 | 3721 | 485 | 638 | 311 | 241.3 | 165.1 | 200 | |
| ★ | RR-30012 | 325 | 305 | 3201 | 1703 | 457.3 | 243.2 | 13947 | 7418 | 638 | 943 | 311 | 241.3 | 165.1 | 312 | |
| ★ | RR-30018 | 325 | 457 | 3201 | 1703 | 457.3 | 243.2 | 20889 | 11114 | 790 | 1247 | 311 | 241.3 | 165.1 | 385 | |
| ★ | RR-30024 | 325 | 609 | 3201 | 1703 | 457.3 | 243.2 | 27850 | 14811 | 943 | 1552 | 311 | 241.3 | 165.1 | 469 | |
| ★ | RR-30036 | 325 | 915 | 3201 | 1703 | 457.3 | 243.2 | 41843 | 22253 | 1247 | 2162 | 311 | 241.3 | 165.1 | 628 | |
| ★ | RR-30048 | 325 | 1219 | 3201 | 1703 | 457.3 | 243.2 | 55745 | 29646 | 1552 | 2771 | 311 | 241.3 | 165.1 | 780 | |
| ★ | RR-4006 | 440 | 152 | 4292 | 2297 | 613.3 | 328.1 | 9319 | 4987 | 538 | 690 | 358 | 279.4 | 190.5 | 303 | |
| ★ | RR-40012 | 440 | 305 | 4292 | 2297 | 613.3 | 328.1 | 18700 | 10007 | 690 | 955 | 358 | 279.4 | 190.5 | 399 | |
| ★ | RR-40018 | 440 | 457 | 4292 | 2297 | 613.3 | 328.1 | 28018 | 14995 | 843 | 1300 | 358 | 279.4 | 190.5 | 453 | |
| ★ | RR-40024 | 440 | 610 | 4292 | 2297 | 613.3 | 328.1 | 37400 | 20014 | 955 | 1605 | 358 | 279.4 | 190.5 | 597 | |
| ★ | RR-40036 | 440 | 914 | 4292 | 2297 | 613.3 | 328.1 | 56037 | 29988 | 1300 | 2214 | 358 | 279.4 | 190.5 | 792 | |
| ★ | RR-40048 | 440 | 1219 | 4292 | 2297 | 613.3 | 328.1 | 74737 | 39996 | 1605 | 2824 | 358 | 279.4 | 190.5 | 980 | |
| ★ | RR-5006 | 520 | 153 | 5108 | 2838 | 729.7 | 405.4 | 11164 | 6203 | 577 | 730 | 397 | 304.8 | 203.2 | 432 | |
| ★ | RR-50012 | 520 | 305 | 5108 | 2838 | 729.7 | 405.4 | 22256 | 12365 | 730 | 1035 | 397 | 304.8 | 203.2 | 589 | |
| ★ | RR-50018 | 520 | 457 | 5108 | 2838 | 729.7 | 405.4 | 33347 | 18526 | 882 | 1339 | 397 | 304.8 | 203.2 | 680 | |
| ★ | RR-50024 | 520 | 609 | 5108 | 2838 | 729.7 | 405.4 | 44440 | 24689 | 1035 | 1644 | 397 | 304.8 | 203.2 | 816 | |
| ★ | RR-50036 | 520 | 915 | 5108 | 2838 | 729.7 | 405.4 | 66766 | 36973 | 1339 | 2254 | 397 | 304.8 | 203.2 | 1002 | |
| ★ | RR-50048 | 520 | 1219 | 5108 | 2838 | 729.7 | 405.4 | 88951 | 49418 | 1644 | 2863 | 397 | 304.8 | 203.2 | 1224 |
 |
 |

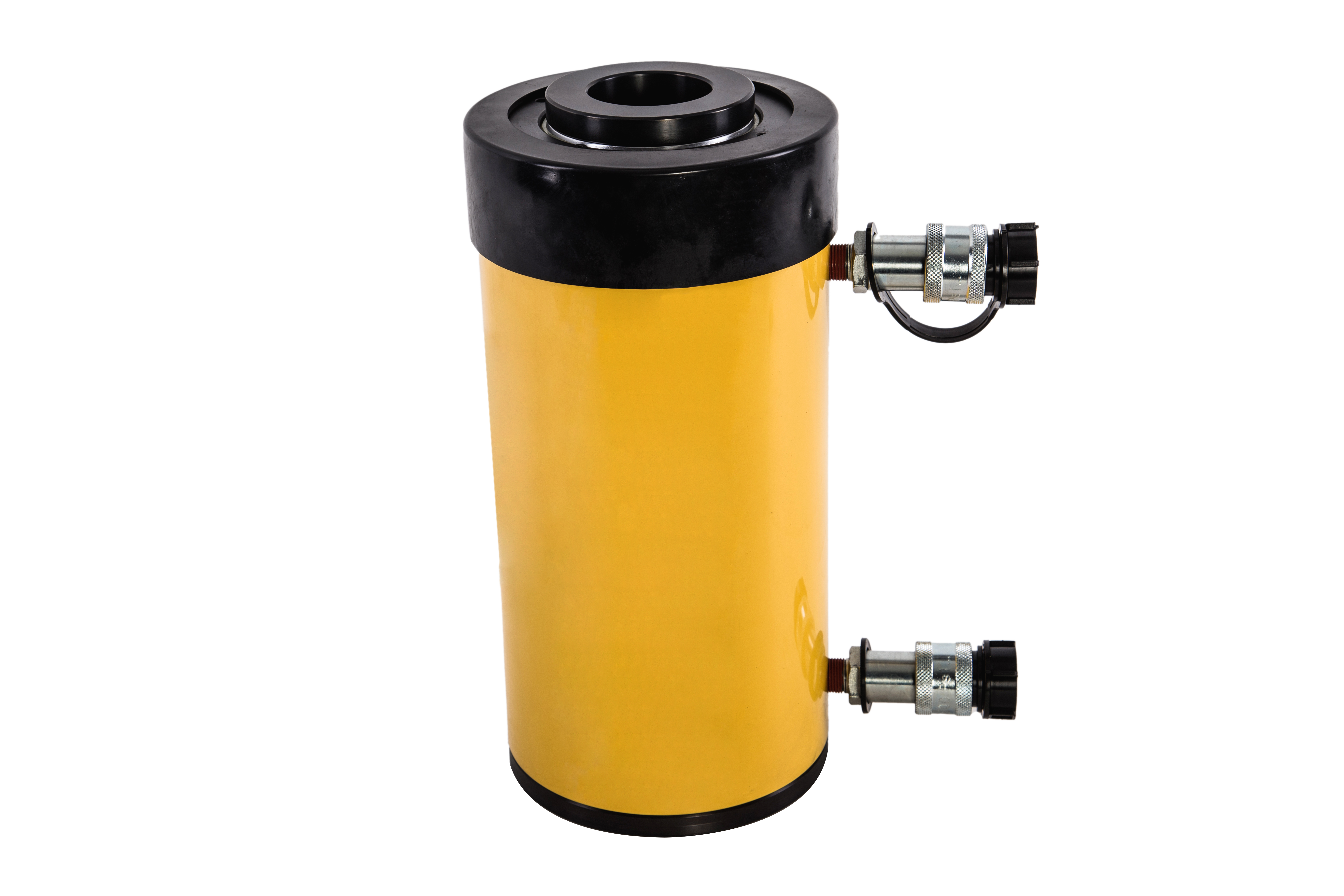

| ◢ تصميم الساق المجوفة للاستخدام في عمليات الدفع والسحب مع التثبيتات ◢ صمام أمان مدمج لحماية الأسطوانة من الحمل الزائد ◢ أسطوانة ثنائية التأثير مع سرعة عودة سريعة ◢ طلاء مركب يوفر مقاومة ممتازة للتآكل |
| نوع المقبض | الطراز | طن (ط) | المسافة (مم) | القوة (طن) دفع | القوة (طن) للسحب | منطقة الضغط (مم²) دفع | منطقة الضغط (مم²) سحب | حجم الزيت (سم³) دفع | حجم الزيت (سم³) سحب | الارتفاع المغلق أ (مم) | الارتفاع الممتد ب (مم) | القطر الداخلي D (مم) | القطر الخارجي E (مم) | قطر المكبس F (مم) | الوزن (كجم) |
| ▲ | RRH307 | 30 | 178 | 326 | 213 | 46.6 | 30.4 | 829 | 541 | 330 | 508 | 114 | 88.9 | 63.5 | 21 |
| ▲ | RRH3010 | 30 | 258 | 326 | 213 | 46.6 | 30.4 | 1202 | 784 | 431 | 689 | 114 | 88.9 | 63.5 | 27 |
| ▲ | RRH603 | 60 | 89 | 576 | 380 | 82.3 | 54.2 | 733 | 482 | 247 | 336 | 159 | 123.9 | 92.2 | 28 |
| ▲ | RRH606 | 60 | 166 | 576 | 380 | 82.3 | 54.2 | 1366 | 900 | 323 | 489 | 159 | 123.9 | 92.2 | 35 |
| ▲ | RRH6010 | 60 | 257 | 576 | 380 | 82.3 | 54.2 | 2115 | 1393 | 438 | 695 | 159 | 123.9 | 92.2 | 45 |
| ▲ | RRH1001 | 100 | 38 | 931 | 612 | 133 | 87.4 | 505 | 333 | 165 | 203 | 213 | 165.1 | 127 | 33 |
| ▲ | RRH1003 | 100 | 76 | 931 | 612 | 133 | 87.4 | 1011 | 666 | 254 | 330 | 213 | 165.1 | 127 | 61 |
| ▲ | RRH1006 | 100 | 153 | 931 | 612 | 133 | 87.4 | 2035 | 1337 | 342 | 495 | 213 | 165.1 | 127 | 79 |
| ▲ | RRH10010 | 100 | 257 | 931 | 612 | 133 | 87.4 | 3420 | 2246 | 460 | 717 | 213 | 165.1 | 127 | 106 |
| ▲ | RRH1508 | 150 | 203 | 1429 | 718 | 204.1 | 102.6 | 4144 | 2083 | 349 | 552 | 247 | 190.5 | 152.4 | 111 |
