유압 실린더

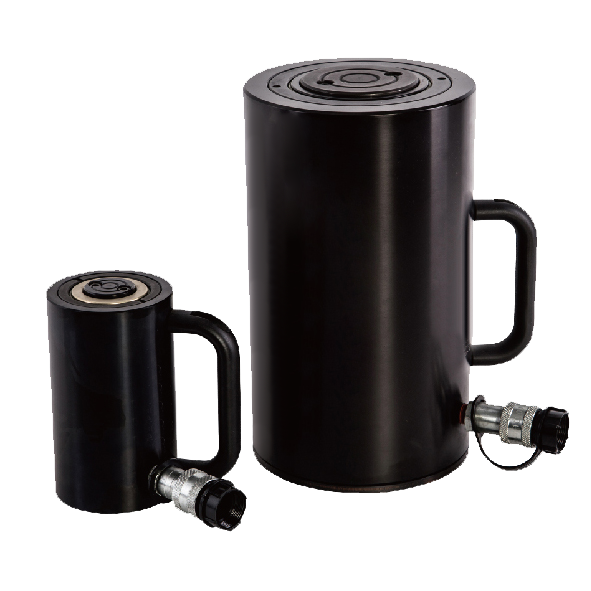

알루미늄 유압 실린더 시리즈는 높은 리프팅 용량과 경량 휴대성을 결합하여 무게 감소, 이동성 및 운영 효율성이 중요한 응용 분야에 이상적입니다. 고강도 7075-T6 알루미늄 합금으로 제조되어 우수한 성능, 내식성 및 내구성을 제공합니다.
BETE 알루미늄 유압 실린더 시리즈는 기존의 강철 실린더에 비해 장비 무게를 크게 줄이면서도 강력한 유압 리프팅 솔루션을 제공하도록 설계되었습니다. 현장 작업, 정비 프로젝트 및 빈번한 이동이 요구되는 응용 분야에 적합하며, 강도, 휴대성, 신뢰성의 이상적인 균형을 제공합니다.
 |
 |
| ◢ 알루미늄 합금 제작, 경량형 및 휴대용 ◢ 최대 용량과 최소 중량을 실현하기 위한 7075-T6 알루미늄 합금 ◢ 마모 저항성 및 긴 수명을 위한 양극 산화 처리 패드 및 실린더 본체 ◢ 플런저의 빠른 복귀를 위한 고강도 스프링 ◢ 마찰 감소 및 측방 하중 손상 저항을 위한 다층 오일 실 구조 ◢ 상단 너트로 플런저의 과도한 신장 방지 ◢ 모든 모델은 3/8 NPT 고속 커플러 및 더스트 캡과 함께 공급됨 |
| 핸들 유형(S) | 모델 | 톤(t) | 스트로크 (mm) | 압력 영역 (cm²) | 오일 용량 (cm³) | 폐쇄 높이 A(mm) | 확장 높이 (mm) | 외경 D(mm) | 내경 E(mm) | 램 지름 F(mm) | 무게 (kg) |
| ■ | RAC-202 | 20 | 50 | 31.2 | 156 | 174 | 224 | 85 | 63 | 50 | 3.6 |
| ■ | RAC-204 | 20 | 100 | 31.2 | 312 | 224 | 324 | 85 | 63 | 50 | 4.1 |
| ■ | RAC-206 | 20 | 150 | 31.2 | 468 | 274 | 424 | 85 | 63 | 50 | 4.6 |
| ■ | RAC-302 | 30 | 50 | 44.2 | 221 | 181 | 231 | 100 | 75 | 60 | 4.5 |
| ■ | RAC-304 | 30 | 100 | 44.2 | 442 | 231 | 331 | 100 | 75 | 60 | 5.2 |
| ■ | RAC-306 | 30 | 150 | 44.2 | 663 | 281 | 431 | 100 | 75 | 60 | 5.9 |
| ■ | RAC-502 | 50 | 50 | 70.9 | 354 | 186 | 236 | 130 | 95 | 80 | 8.5 |
| ■ | RAC-504 | 50 | 100 | 70.9 | 709 | 236 | 336 | 130 | 95 | 80 | 9.8 |
| ■ | RAC-506 | 50 | 150 | 70.8 | 1063 | 286 | 436 | 130 | 95 | 80 | 11.1 |
| ■ | RAC-1004 | 100 | 100 | 143.1 | 1431 | 271 | 371 | 180 | 135 | 110 | 19.6 |
| ■ | RAC-1006 | 100 | 150 | 143.1 | 2147 | 321 | 471 | 180 | 135 | 110 | 21.9 |
| ■ | RAC-1008 | 100 | 200 | 143.1 | 2863 | 371 | 571 | 180 | 135 | 110 | 24.2 |
| ■ | RAC-1506 | 150 | 150 | 227 | 3405 | 343 | 493 | 230 | 170 | 140 | 33.3 |
 |
|
|
◢ 알루미늄 합금 설계로 경량화 및 휴대성 향상 유압 파워 유닛 유압 실린더 용량 선택 |
|

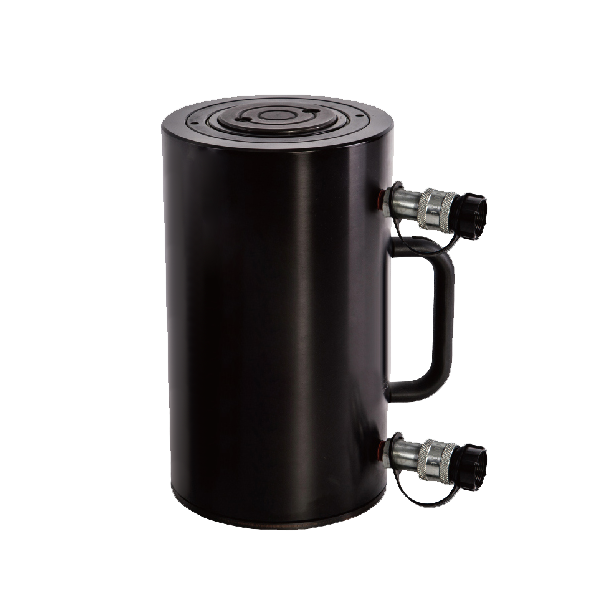

| 모델 | 톤(t) | 스트로크 (mm) | 힘(t) - 추진력 | 힘 (t) 인장 | 압력 작용 면적(mm²) - 압출 | 압력 작용 면적(mm²) - 인입 | 유체 용적(cm³) - 압출 | 오일 용량(cm³) 인출 | 폐쇄 높이 A (mm) | 확장 높이 B (mm) | 내경 D(mm) | 외경 E(mm) | 램 지름 F(mm) | 하부 입구 포트 위치 | 상부 입구 포트 위치 | 스페이서 패드 지름 J(mm) | 돌출 높이 K(mm) | 무게 (kg) |
| RAR-202 | 20 | 50 | 218 | 130 | 31.2 | 18.6 | 156 | 93 | 189 | 239 | 113 | 63 | 40 | 30 | 50 | 30 | 3 | 7.4 |
| RAR-204 | 20 | 100 | 218 | 130 | 31.2 | 18.6 | 312 | 186 | 239 | 339 | 113 | 63 | 40 | 30 | 50 | 30 | 3 | 8 |
| RAR-206 | 20 | 150 | 218 | 130 | 31.2 | 18.6 | 468 | 279 | 289 | 439 | 113 | 63 | 40 | 30 | 50 | 30 | 3 | 8.6 |
| RAR-208 | 20 | 200 | 218 | 130 | 31.2 | 18.6 | 624 | 372 | 339 | 539 | 113 | 63 | 40 | 30 | 50 | 30 | 3 | 9.2 |
| RAR-2010 | 20 | 250 | 218 | 130 | 31.2 | 18.6 | 780 | 465 | 389 | 639 | 113 | 63 | 40 | 30 | 50 | 30 | 3 | 9.8 |
| RAR-302 | 30 | 50 | 309 | 171 | 44.2 | 24.5 | 221 | 123 | 201 | 251 | 125 | 75 | 50 | 30 | 55 | 40 | 3 | 8.6 |
| RAR-304 | 30 | 100 | 309 | 171 | 44.2 | 24.5 | 442 | 245 | 251 | 351 | 125 | 75 | 50 | 30 | 55 | 40 | 3 | 9.5 |
| RAR-306 | 30 | 150 | 309 | 171 | 44.2 | 24.5 | 663 | 368 | 301 | 451 | 125 | 75 | 50 | 30 | 55 | 40 | 3 | 10.4 |
| RAR-308 | 30 | 200 | 309 | 171 | 44.2 | 24.5 | 884 | 490 | 351 | 551 | 125 | 75 | 50 | 30 | 55 | 40 | 3 | 11.3 |
| RAR-3010 | 30 | 250 | 309 | 171 | 44.2 | 24.5 | 1105 | 613 | 401 | 651 | 125 | 75 | 50 | 30 | 55 | 40 | 3 | 12.2 |
| RAR-502 | 50 | 50 | 496 | 187 | 70.9 | 26.7 | 354 | 134 | 201 | 251 | 145 | 95 | 75 | 30 | 56 | 50 | 3 | 11.1 |
| RAR-504 | 50 | 100 | 496 | 187 | 70.9 | 26.7 | 709 | 267 | 251 | 351 | 145 | 95 | 75 | 30 | 56 | 50 | 3 | 12.7 |
| RAR-506 | 50 | 150 | 496 | 187 | 70.9 | 26.7 | 1063 | 401 | 301 | 451 | 145 | 95 | 75 | 30 | 56 | 50 | 3 | 14.3 |
| RAR-508 | 50 | 200 | 496 | 187 | 70.9 | 26.7 | 1417 | 534 | 351 | 551 | 145 | 95 | 75 | 30 | 56 | 50 | 3 | 15.9 |
| RAR-5010 | 50 | 250 | 496 | 187 | 70.9 | 26.7 | 1771 | 668 | 401 | 651 | 145 | 95 | 75 | 30 | 56 | 50 | 3 | 17.5 |
| RAR-1002 | 100 | 50 | 1002 | 556 | 143.1 | 79.5 | 715 | 398 | 251 | 301 | 185 | 135 | 90 | 43 | 80 | 75 | 3 | 16.4 |
| RAR-1004 | 100 | 100 | 1002 | 556 | 143.1 | 79.5 | 1431 | 795 | 301 | 401 | 185 | 135 | 90 | 43 | 80 | 75 | 3 | 19.3 |
| RAR-1006 | 100 | 150 | 1002 | 556 | 143.1 | 79.5 | 2147 | 1193 | 351 | 501 | 185 | 135 | 90 | 43 | 80 | 75 | 3 | 22.2 |
| RAR-1008 | 100 | 200 | 1002 | 556 | 143.1 | 79.5 | 2863 | 1590 | 401 | 601 | 185 | 135 | 90 | 43 | 80 | 75 | 3 | 25.1 |
| RAR-10010 | 100 | 250 | 1002 | 556 | 143.1 | 79.5 | 3578 | 1988 | 451 | 701 | 185 | 135 | 90 | 43 | 80 | 75 | 3 | 28 |
| RAR-1502 | 150 | 50 | 1589 | 924 | 227 | 132 | 1135 | 660 | 248 | 298 | 230 | 170 | 110 | 38 | 75 | 113 | 3 | 24.2 |
| RAR-1504 | 150 | 100 | 1589 | 924 | 227 | 132 | 2270 | 1320 | 298 | 398 | 230 | 170 | 110 | 38 | 75 | 113 | 3 | 28.9 |
| RAR-1506 | 150 | 150 | 1589 | 924 | 227 | 132 | 3405 | 1980 | 348 | 498 | 230 | 170 | 110 | 38 | 75 | 113 | 3 | 33.2 |
| RAR-1508 | 150 | 200 | 1589 | 924 | 227 | 132 | 4540 | 2610 | 398 | 598 | 230 | 170 | 110 | 38 | 75 | 113 | 3 | 37.9 |
| RAR-15010 | 150 | 250 | 1589 | 924 | 227 | 132 | 5675 | 3300 | 448 | 698 | 230 | 170 | 110 | 38 | 75 | 113 | 3 | 42.6 |
응용 분야
알루미늄 유압 실린더 시리즈는 휴대성과 운반 용이성이 중요한 리프팅, 포지셔닝, 정비 및 하중 취급 응용 분야를 위해 설계되었습니다. 고강도 7075-T6 알루미늄 합금으로 제조된 이 실린더는 기존의 강철 실린더와 동일한 강력한 성능을 제공하면서 전체 중량을 크게 줄입니다.
건설, 교량 정비, 발전, 광업, 철도 시스템, 조선, 산업 시설 정비 등 다양한 분야에서 널리 사용되며, 특히 장비를 자주 이동해야 하는 현장 작업에 적합합니다. 경량화된 설계로 작업자의 효율성을 높이고, 운반 작업을 줄이며, 외진 지역이나 접근이 어려운 작업 환경에서도 설치를 간편하게 하면서도 신뢰할 수 있는 리프팅 성능과 내구성을 유지합니다.
