أسطوانة هيدروليكية
الصفحة الرئيسية>المنتجات>حلول التثبيت الصناعي>أسطوانة هيدروليكية
سلسلة الأسطوانات الهيدروليكية عالية الطنّية مُصمَّمة للرفع الثقيل، وحبس الأحمال، والموضع الهيكلي، وتطبيقات الصيانة الصناعية التي تتطلب إنتاج قوة عالية جدًّا.
توفر سلسلة أسطوانات BETE الهيدروليكية عالية السعة قوة هيدروليكية قوية تُستخدم في أشد تطبيقات الرفع والدفع والسحب وثبات الأحمال طلبًا. وقد صُمّمت هذه السلسلة للصناعات التي تتطلب حلولًا هيدروليكية عالية السعة، وهي تجمع بين التصنيع المتين والمزايا المتقدمة للأمان والموثوقية على المدى الطويل.
خصائص المنتجات

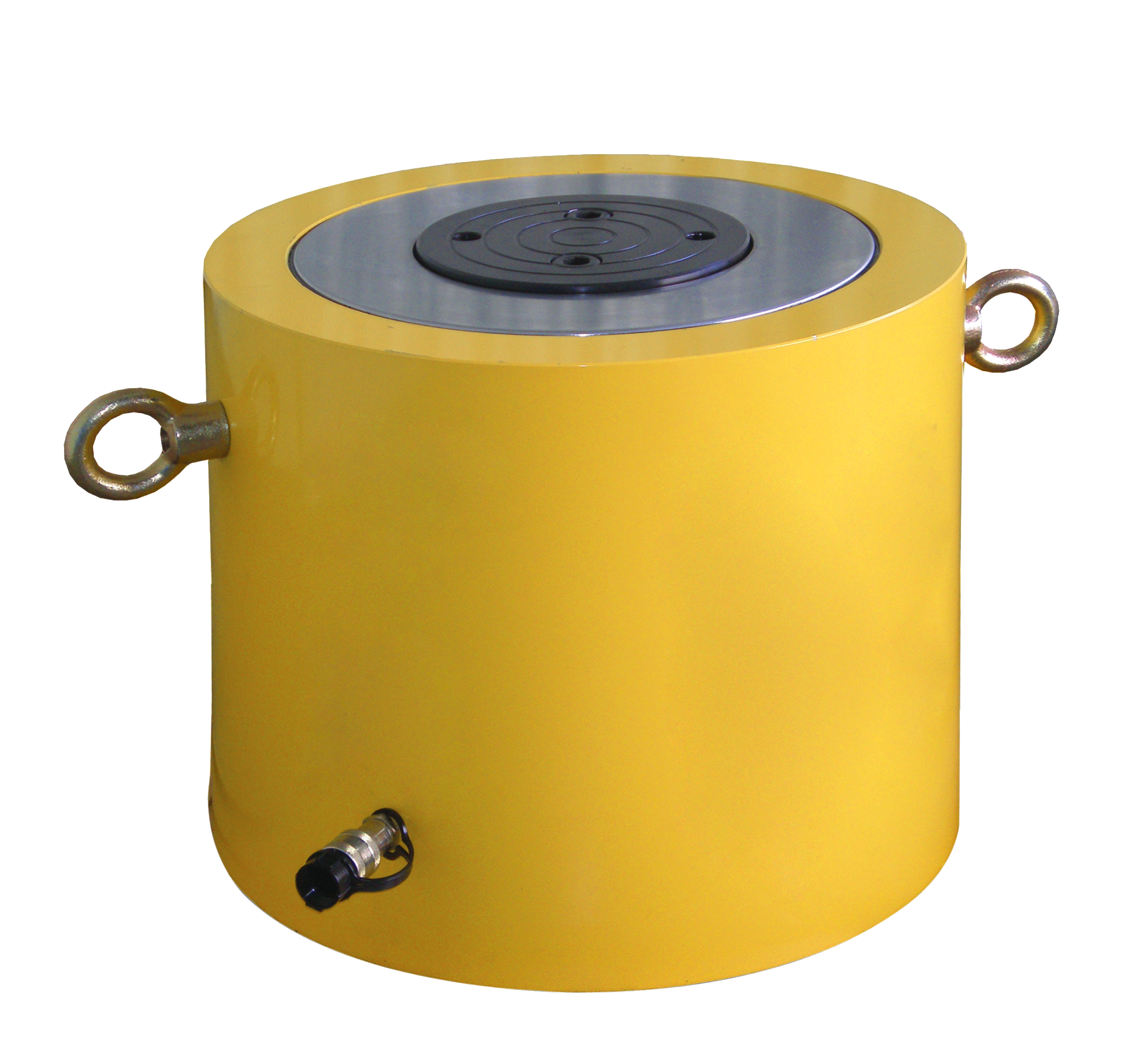

1. سلسلة CLS لأسطوانة هيدروليكية ثقيلة الاستخدام ذات التصرف الأحادي
 |
تحذير
لأسطوانات الرفع الأحادية التصرف عالية الطاقة (سلسلة CLP، وسلسلة CLL، وسلسلة CLS)
يتدفق الزيت الهيدروليكي من فتحة التصريف عند أقصى امتداد للساق وهذا يُنبِّه ويمنع امتداد الساق بشكل مفرط |
 | |
 |
 |
◢ تصميم فتحة تفريغ لضبط المسافة المقطوعة وضمان السلامة
◢ أسطوانة هيدروليكية ذات تصرف أحادي مع وظيفة العودة التلقائية تحت تأثير الحمولة
◢ رأس ضغط مقاوم للحمل غير المحوري قابل للتثبيت لحماية الأدوات
◢ طلاء مركب لمقاومة أفضل للتآكل
| نوع المقبض (S) | الطراز | طن (ط) | المسافة (مم) | منطقة الضغط (سم²) | حجم الزيت (سم³) | الارتفاع المغلق A (مم) | الارتفاع الممدود B (مم) | القطر الخارجي D (مم) | القطر الداخلي E (مم) | قطر المكبس F (مم) | الوزن (كجم) |
| ★ | CLS502* | 50 | 50 | 70.9 | 355 | 128 | 178 | 125 | 95 | 95 | 14 |
| ★ | CLS504* | 50 | 100 | 70.9 | 709 | 178 | 278 | 125 | 95 | 95 | 18 |
| ★ | CLS506 | 50 | 150 | 70.9 | 1064 | 228 | 378 | 125 | 95 | 95 | 23 |
| ★ | CLS508* | 50 | 200 | 70.9 | 1418 | 278 | 478 | 125 | 95 | 95 | 28 |
| ★ | CLS5010* | 50 | 250 | 70.9 | 1773 | 328 | 578 | 125 | 95 | 95 | 33 |
| ★ | CLS5012* | 50 | 300 | 70.9 | 2127 | 378 | 678 | 125 | 95 | 95 | 38 |
| ★ | CLS1002* | 100 | 50 | 132.7 | 664 | 143 | 193 | 164 | 130 | 130 | 24 |
| ★ | CLS1004 | 100 | 100 | 132.7 | 1327 | 193 | 293 | 164 | 130 | 130 | 32 |
| ★ | CLS1006 | 100 | 150 | 132.7 | 1991 | 243 | 393 | 164 | 130 | 130 | 40 |
| ★ | CLS1008* | 100 | 200 | 132.7 | 2654 | 293 | 493 | 164 | 130 | 130 | 49 |
| ★ | CLS10010 | 100 | 250 | 132.7 | 3318 | 343 | 593 | 164 | 130 | 130 | 58 |
| ★ | CLS10012 | 100 | 300 | 132.7 | 3981 | 393 | 693 | 164 | 130 | 130 | 66 |
| ★ | CLS1502 | 150 | 50 | 198.6 | 993 | 165 | 215 | 205 | 159 | 159 | 43 |
| ★ | CLS1504 | 150 | 100 | 198.6 | 1986 | 215 | 315 | 205 | 159 | 159 | 55 |
| ★ | CLS1506 | 150 | 150 | 198.6 | 2979 | 265 | 415 | 205 | 159 | 159 | 69 |
| ★ | CLS1508 | 150 | 200 | 198.6 | 3972 | 315 | 515 | 205 | 159 | 159 | 82 |
| ★ | CLS15010 | 150 | 250 | 198.6 | 4965 | 365 | 615 | 205 | 159 | 159 | 95 |
| ★ | CLS15012 | 150 | 300 | 198.6 | 5958 | 415 | 715 | 205 | 159 | 159 | 108 |
| ★ | CLS2002 | 200 | 50 | 265.6 | 1330 | 193 | 243 | 235 | 183.9 | 183.9 | 66 |
| ★ | CLS2006 | 200 | 150 | 265.6 | 3898 | 293 | 443 | 235 | 183.9 | 183.9 | 101 |
| ★ | CLS20012 | 200 | 300 | 265.6 | 7977 | 443 | 743 | 235 | 183.9 | 183.9 | 154 |
| ★ | CLS2502 | 250 | 50 | 366.1 | 1832 | 193 | 243 | 275 | 215.9 | 215.9 | 90 |
| ★ | CLS2506 | 250 | 150 | 366.1 | 5496 | 293 | 443 | 275 | 215.9 | 215.9 | 137 |
| ★ | CLS25012 | 250 | 300 | 366.1 | 10996 | 443 | 743 | 275 | 215.9 | 215.9 | 208 |
| ★ | CLS3002 | 300 | 50 | 456.2 | 2281 | 235 | 285 | 310 | 241 | 241 | 137 |
| ★ | CLS3006 | 300 | 150 | 456.2 | 6483 | 335 | 485 | 310 | 241 | 241 | 198 |
| ★ | CLS30012 | 300 | 300 | 456.2 | 13710 | 485 | 785 | 310 | 241 | 241 | 288 |
| ★ | CLS4002 | 400 | 50 | 559.9 | 2800 | 265 | 315 | 350 | 267 | 267 | 200 |
| ★ | CLS4006 | 400 | 150 | 559.9 | 8399 | 365 | 515 | 350 | 267 | 267 | 275 |
| ★ | CLS40012 | 400 | 300 | 559.9 | 16770 | 515 | 815 | 350 | 267 | 267 | 390 |
| ★ | CLS5002 | 500 | 50 | 731.1 | 3656 | 295 | 345 | 400 | 305.1 | 305.1 | 289 |
| ★ | CLS5006 | 500 | 150 | 731.1 | 10967 | 395 | 545 | 400 | 305.1 | 305.1 | 390 |
| ★ | CLS50012 | 500 | 300 | 731.1 | 21900 | 545 | 845 | 400 | 305.1 | 305.1 | 540 |
| ★ | CLS6002 | 600 | 50 | 845.8 | 4277 | 310 | 360 | 430 | 329.9 | 329.9 | 350 |
| ★ | CLS6006 | 600 | 150 | 845.8 | 12830 | 410 | 560 | 430 | 329.9 | 329.9 | 456 |
| ★ | CLS60012 | 600 | 300 | 845.8 | 25710 | 560 | 860 | 430 | 329.9 | 329.9 | 640 |
| ★ | CLS8002 | 800 | 50 | 1176.9 | 5882 | 355 | 405 | 505 | 387.1 | 387.1 | 549 |
| ★ | CLS8006 | 800 | 150 | 1176.9 | 17645 | 455 | 605 | 505 | 387.1 | 387.1 | 709 |
| ★ | CLS80012 | 800 | 300 | 1176.9 | 35370 | 605 | 905 | 505 | 387.1 | 387.1 | 950 |
| ★ | CLS10002 | 1000 | 50 | 1466.4 | 7329 | 385 | 435 | 560 | 432.1 | 432.1 | 729 |
| ★ | CLS10006 | 1000 | 150 | 1466.4 | 21986 | 485 | 635 | 560 | 432.1 | 432.1 | 921 |
| ★ | CLS100012 | 1000 | 300 | 1466.4 | 43950 | 635 | 935 | 560 | 432.1 | 432.1 | 1210 |

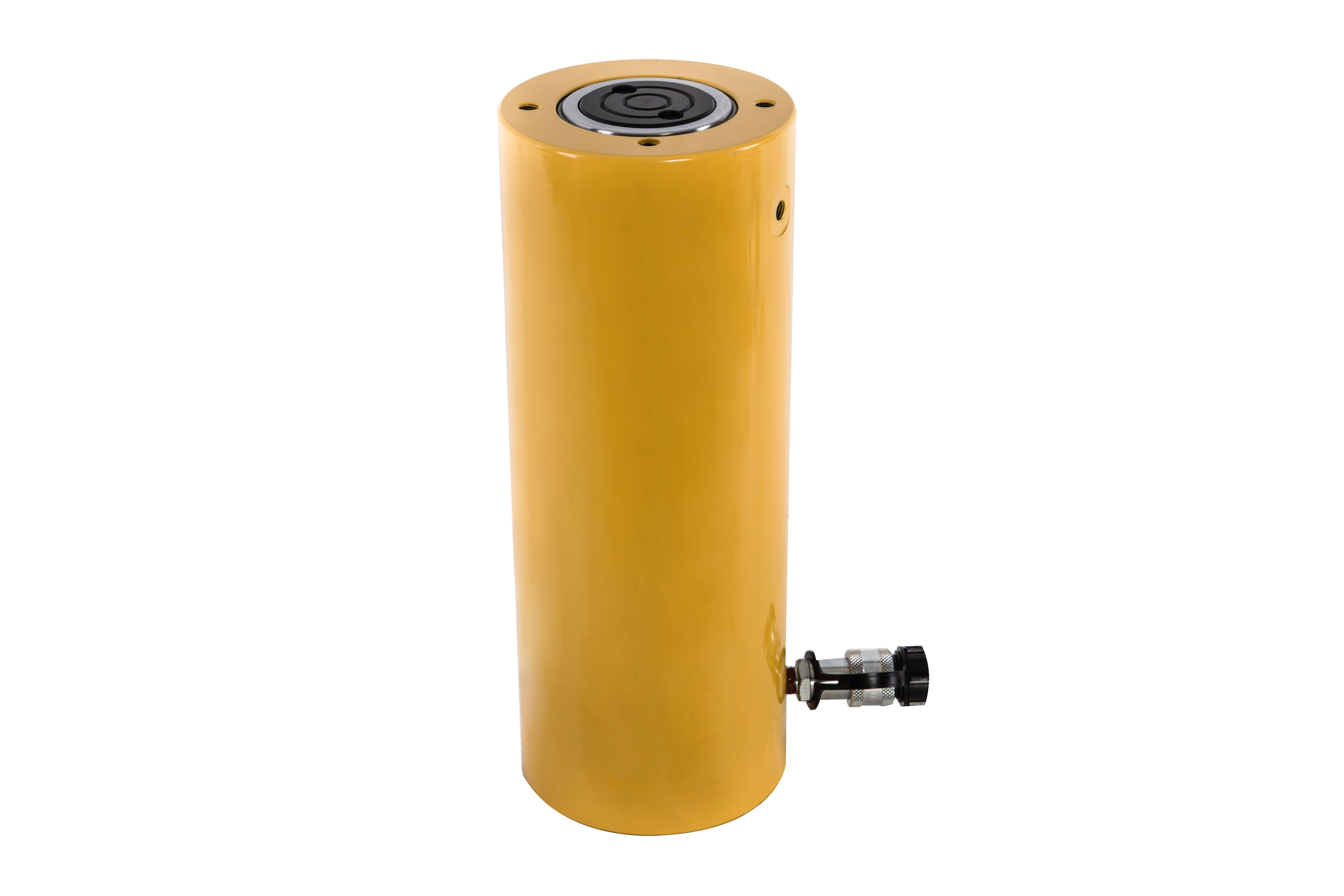

أسطوانة هيدروليكية أحادية التصرف عالية السعة السلسلة CLSG، النموذج ٢
 |
◢ جميع نماذج السلسلة CLSG مزودة بثقوب تثبيت قاعدية ◢ أحادية التصرف، مع عودة بالجاذبية ◢ قضيب المكبس وجدران الأسطوانة الداخلية مغلفة بالكروم الصلب لمقاومة التآكل والصدأ ◢ حلقة الغبار تقلل من التصاق الملوثات ◢ صامولة علوية مدمجة تحمي قضيب المكبس من التحرك الزائد ◢ سطح مغلف بالطلاء المسحوق لتحسين المظهر ومقاومة التآكل والصدأ ◢ يشمل كل نموذج موصلًا سريعًا بقطر ٣/٨ بوصة وفق معيار NPT وغطاءً واقيًا ضد الغبار |
 |
 |
| نوع المقبض (S) | الطراز | طن (ط) | المسافة (مم) | منطقة الضغط (سم²) | حجم الزيت (سم³) | الارتفاع المغلق A (مم) | الارتفاع الممدود B (مم) | القطر الخارجي D (مم) | القطر الداخلي E (مم) | قطر المكبس F (مم) | الوزن (كجم) |
| ★ | CLSG-502 | 50 | 50 | 77 | 385 | 162 | 212 | 130 | 95 | 70 | 17 |
| ★ | كلسغ-504 | 50 | 100 | 77 | 770 | 212 | 312 | 130 | 95 | 70 | 20 |
| ★ | كلسغ-506 | 50 | 150 | 77 | 1155 | 262 | 412 | 130 | 95 | 70 | 23 |
| ★ | كلسغ-508 | 50 | 200 | 77 | 1540 | 312 | 512 | 130 | 95 | 70 | 27 |
| ★ | كلسغ-5010 | 50 | 250 | 77 | 1924 | 362 | 612 | 130 | 95 | 70 | 31 |
| ★ | كلسغ-5012 | 50 | 300 | 77 | 2309 | 412 | 712 | 130 | 95 | 70 | 34 |
| ★ | كلسغ-1002 | 100 | 50 | 132.7 | 664 | 182 | 232 | 165 | 130 | 95 | 19 |
| ★ | كلسغ-1004 | 100 | 100 | 132.7 | 1327 | 232 | 332 | 165 | 130 | 95 | 29 |
| ★ | كلسغ-1006 | 100 | 150 | 132.7 | 1991 | 282 | 432 | 165 | 130 | 95 | 40 |
| ★ | كلسغ-1008 | 100 | 200 | 132.7 | 3655 | 332 | 532 | 165 | 130 | 95 | 50 |
| ★ | كلسغ-10010 | 100 | 250 | 132.7 | 3318 | 382 | 632 | 165 | 130 | 95 | 61 |
| ★ | CLSG-10012 | 100 | 300 | 132.7 | 3982 | 432 | 732 | 165 | 130 | 95 | 71 |
| ★ | CLSG-1502 | 150 | 50 | 198.6 | 993 | 196 | 246 | 205 | 159 | 114 | 39 |
| ★ | CLSG-1504 | 150 | 100 | 198.6 | 1988 | 246 | 346 | 205 | 159 | 114 | 52 |
| ★ | CLSG-1506 | 150 | 150 | 198.6 | 2978 | 296 | 446 | 205 | 159 | 114 | 65 |
| ★ | CLSG-1508 | 150 | 200 | 198.6 | 3971 | 346 | 546 | 205 | 159 | 114 | 78 |
| ★ | CLSG-15010 | 150 | 250 | 198.6 | 4954 | 396 | 646 | 205 | 159 | 114 | 92 |
| ★ | CLSG-15012 | 150 | 300 | 198.6 | 5957 | 446 | 746 | 205 | 159 | 114 | 105 |
| ★ | CLSG-2002 | 200 | 50 | 265.6 | 1330 | 215 | 266 | 235 | 184 | 133 | 55 |
| ★ | CLSG-2006 | 200 | 150 | 265.6 | 3989 | 316 | 466 | 235 | 184 | 133 | 91 |
| ★ | CLSG-20012 | 200 | 300 | 265.6 | 7977 | 466 | 766 | 235 | 184 | 133 | 146 |
| ★ | CLSG-2502 | 250 | 50 | 366.4 | 1832 | 235 | 285 | 275 | 216 | 165 | 102 |
| ★ | CLSG-2506 | 250 | 150 | 366.4 | 5497 | 335 | 485 | 275 | 216 | 165 | 136 |
| ★ | CLSG-25012 | 250 | 300 | 366.4 | 10993 | 485 | 785 | 275 | 216 | 165 | 207 |
| ★ | CLSG-3002 | 300 | 50 | 456.2 | 2281 | 312 | 362 | 310 | 241 | 197 | 184 |
| ★ | CLSG-3006 | 300 | 150 | 456.2 | 6843 | 412 | 562 | 310 | 241 | 197 | 232 |
| ★ | CLSG-30012 | 300 | 300 | 456.2 | 13695 | 562 | 862 | 310 | 241 | 197 | 303 |
| ★ | CLSG-4002 | 400 | 50 | 559.9 | 2800 | 374 | 425 | 350 | 267 | 216 | 270 |
| ★ | CLSG-4006 | 400 | 150 | 559.9 | 8399 | 474 | 625 | 350 | 267 | 216 | 330 |
| ★ | CLSG-40012 | 400 | 300 | 559.9 | 16797 | 624 | 925 | 350 | 267 | 216 | 421 |
| ★ | CLSG-5002 | 500 | 50 | 730.6 | 3653 | 419 | 469 | 400 | 305 | 246 | 401 |
| ★ | CLSG-5006 | 500 | 150 | 730.6 | 10959 | 519 | 669 | 400 | 305 | 246 | 480 |
| ★ | CLSG-50012 | 500 | 300 | 730.6 | 21918 | 669 | 969 | 400 | 305 | 246 | 599 |
| ★ | CLSG-6002 | 600 | 50 | 855.3 | 4275 | 429 | 479 | 430 | 330 | 267 | 474 |
| ★ | CLSG-6006 | 600 | 150 | 855.3 | 12829 | 529 | 679 | 430 | 330 | 267 | 565 |
| ★ | CLSG-60012 | 600 | 300 | 855.3 | 25659 | 679 | 979 | 430 | 330 | 267 | 701 |
| ★ | CLSG-8002 | 800 | 50 | 1176.3 | 5881 | 474 | 524 | 505 | 387 | 317 | 741 |
| ★ | CLSG-8006 | 800 | 150 | 1176.3 | 17644 | 574 | 724 | 505 | 387 | 317 | 868 |
| ★ | CLSG-80012 | 800 | 300 | 1176.3 | 35288 | 724 | 1024 | 505 | 387 | 317 | 1058 |
| ★ | CLSG-10002 | 1000 | 50 | 1465.7 | 7329 | 564 | 614 | 560 | 432 | 343 | 1062 |
| ★ | CLSG-10006 | 1000 | 150 | 1465.7 | 21988 | 664 | 814 | 560 | 432 | 343 | 1213 |
| ★ | CLSG-100012 | 1000 | 300 | 1465.7 | 43972 | 814 | 1114 | 560 | 432 | 343 | 1439 |
أسطوانة هيدروليكية أحادية التصرف من سلسلة CLL عالية السعة مع صامولة قفل
 |
تحذير
لأسطوانات الرفع الأحادية التصرف عالية الطاقة (سلسلة CLP، وسلسلة CLL، وسلسلة CLS)
يتدفق الزيت الهيدروليكي من فتحة التصريف عند أقصى امتداد للساق
وهذا يُنبِّه ويمنع امتداد الساق بشكل مفرط
|
 |
 |
 | |
◢ آلية القفل الذاتي تحافظ على الحمولة بأمانٍ لفترة غير محدودة بعد تحرير الضغط
◢ تصميم فتحة التصريف يتحكم في المسافة المقطوعة ويضمن السلامة
◢ طلاء مركب يوفر مقاومة فائقة للتآكل
◢ أسطوانة أحادية التصرف مع إرجاع الحمولة بالجاذبية
| نوع المقبض (S) | الطراز | طن (ط) | المسافة (مم) | منطقة الضغط (سم²) | حجم الزيت (سم³) | الارتفاع المغلق A (مم) | الارتفاع الممدود B (مم) | القطر الخارجي D (مم) | القطر الداخلي E (مم) | قطر المكبس F (مم) | الوزن (كجم) |
| ★ | CLL502 | 50 | 50 | 70.9 | 355 | 164 | 214 | 125 | 95 | 71 | 15 |
| ★ | CLL504 | 50 | 100 | 70.9 | 709 | 214 | 314 | 125 | 95 | 71 | 20 |
| ★ | CLL506 | 50 | 150 | 70.9 | 1064 | 264 | 414 | 125 | 95 | 71 | 25 |
| ★ | CLL508 | 50 | 200 | 70.9 | 1418 | 314 | 514 | 125 | 95 | 71 | 30 |
| ★ | CLL5010 | 50 | 250 | 70.9 | 1773 | 364 | 614 | 125 | 95 | 71 | 35 |
| ★ | CLL5012 | 50 | 300 | 70.9 | 2127 | 414 | 714 | 125 | 95 | 71 | 40 |
| ★ | CLL1002 | 100 | 50 | 132.7 | 664 | 187 | 237 | 165 | 130 | 71 | 30 |
| ★ | CLL1004 | 100 | 100 | 132.7 | 1327 | 237 | 337 | 165 | 130 | 71 | 39 |
| ★ | CLL1006 | 100 | 150 | 132.7 | 1991 | 287 | 437 | 165 | 130 | 71 | 48 |
| ★ | CLL1008 | 100 | 200 | 132.7 | 2654 | 337 | 537 | 165 | 130 | 71 | 56 |
| ★ | CLL10010 | 100 | 250 | 132.7 | 3318 | 387 | 637 | 165 | 130 | 71 | 64 |
| ★ | CLL10012 | 100 | 300 | 132.7 | 3998 | 437 | 737 | 165 | 130 | 71 | 73 |
| ★ | CLL1502 | 150 | 50 | 198.6 | 993 | 209 | 259 | 205 | 159 | 130 | 53 |
| ★ | CLL1504 | 150 | 100 | 198.6 | 1986 | 259 | 359 | 205 | 159 | 130 | 66 |
| ★ | CLL1506 | 150 | 150 | 198.6 | 2979 | 309 | 459 | 205 | 159 | 130 | 78 |
| ★ | CLL1508 | 150 | 200 | 198.6 | 3972 | 359 | 559 | 205 | 159 | 130 | 92 |
| ★ | CLL15010 | 150 | 250 | 198.6 | 4965 | 409 | 659 | 205 | 159 | 130 | 104 |
| ★ | CLL15012 | 150 | 300 | 198.6 | 5958 | 459 | 759 | 205 | 159 | 130 | 117 |
| ★ | CLL2002 | 200 | 50 | 265.6 | 1330 | 243 | 293 | 235 | 184 | 130 | 83 |
| ★ | CLL2006 | 200 | 150 | 265.6 | 3989 | 343 | 493 | 235 | 184 | 130 | 117 |
| ★ | CLL20012 | 200 | 300 | 265.6 | 7995 | 493 | 793 | 235 | 184 | 130 | 170 |
| ★ | CLL2502 | 250 | 50 | 366.4 | 1832 | 249 | 299 | 275 | 216 | 150 | 116 |
| ★ | CLL2506 | 250 | 150 | 366.4 | 5496 | 349 | 499 | 275 | 216 | 150 | 162 |
| ★ | CLL25012 | 250 | 300 | 366.4 | 10995 | 499 | 799 | 275 | 216 | 150 | 234 |
| ★ | CLL3002 | 300 | 50 | 456.2 | 2281 | 295 | 345 | 310 | 241 | 139 | 173 |
| ★ | CLL3006 | 300 | 150 | 456.2 | 6843 | 395 | 545 | 310 | 241 | 139 | 233 |
| ★ | CLL30012 | 300 | 300 | 456.2 | 13740 | 454 | 845 | 310 | 241 | 139 | 323 |
| ★ | CLL4002 | 400 | 50 | 559.9 | 2800 | 335 | 385 | 350 | 267 | 159 | 250 |
| ★ | CLL4006 | 400 | 150 | 559.9 | 8399 | 435 | 585 | 350 | 267 | 159 | 327 |
| ★ | CLL40012 | 400 | 300 | 559.9 | 16800 | 585 | 885 | 350 | 267 | 159 | 441 |
| ★ | CLL5002 | 500 | 50 | 731.1 | 3656 | 375 | 425 | 400 | 305 | 179 | 367 |
| ★ | CLL5006 | 500 | 150 | 731.1 | 10967 | 475 | 625 | 400 | 305 | 179 | 466 |
| ★ | CLL50012 | 500 | 300 | 731.1 | 21930 | 625 | 925 | 400 | 305 | 179 | 617 |
| ★ | CLL6002 | 600 | 50 | 845.8 | 4277 | 395 | 445 | 430 | 330 | 194 | 446 |
| ★ | CLL6006 | 600 | 150 | 845.8 | 12830 | 495 | 645 | 430 | 330 | 194 | 562 |
| ★ | CLL60012 | 600 | 300 | 845.8 | 25650 | 645 | 945 | 430 | 330 | 194 | 737 |
| ★ | CLL8002 | 800 | 50 | 1176.9 | 5882 | 455 | 505 | 505 | 387 | 224 | 709 |
| ★ | CLL8006 | 800 | 150 | 1176.9 | 17645 | 555 | 705 | 505 | 387 | 224 | 870 |
| ★ | CLL80012 | 800 | 300 | 1176.9 | 35370 | 705 | 1005 | 505 | 387 | 224 | 1110 |
| ★ | CLL10002 | 1000 | 50 | 1466.4 | 7329 | 495 | 545 | 560 | 432 | 249 | 949 |
| ★ | CLL10006 | 1000 | 150 | 1466.4 | 21986 | 595 | 745 | 560 | 432 | 249 | 1141 |
| ★ | CLL100012 | 1000 | 300 | 1466.4 | 43980 | 745 | 1045 | 560 | 432 | 249 | 1430 |

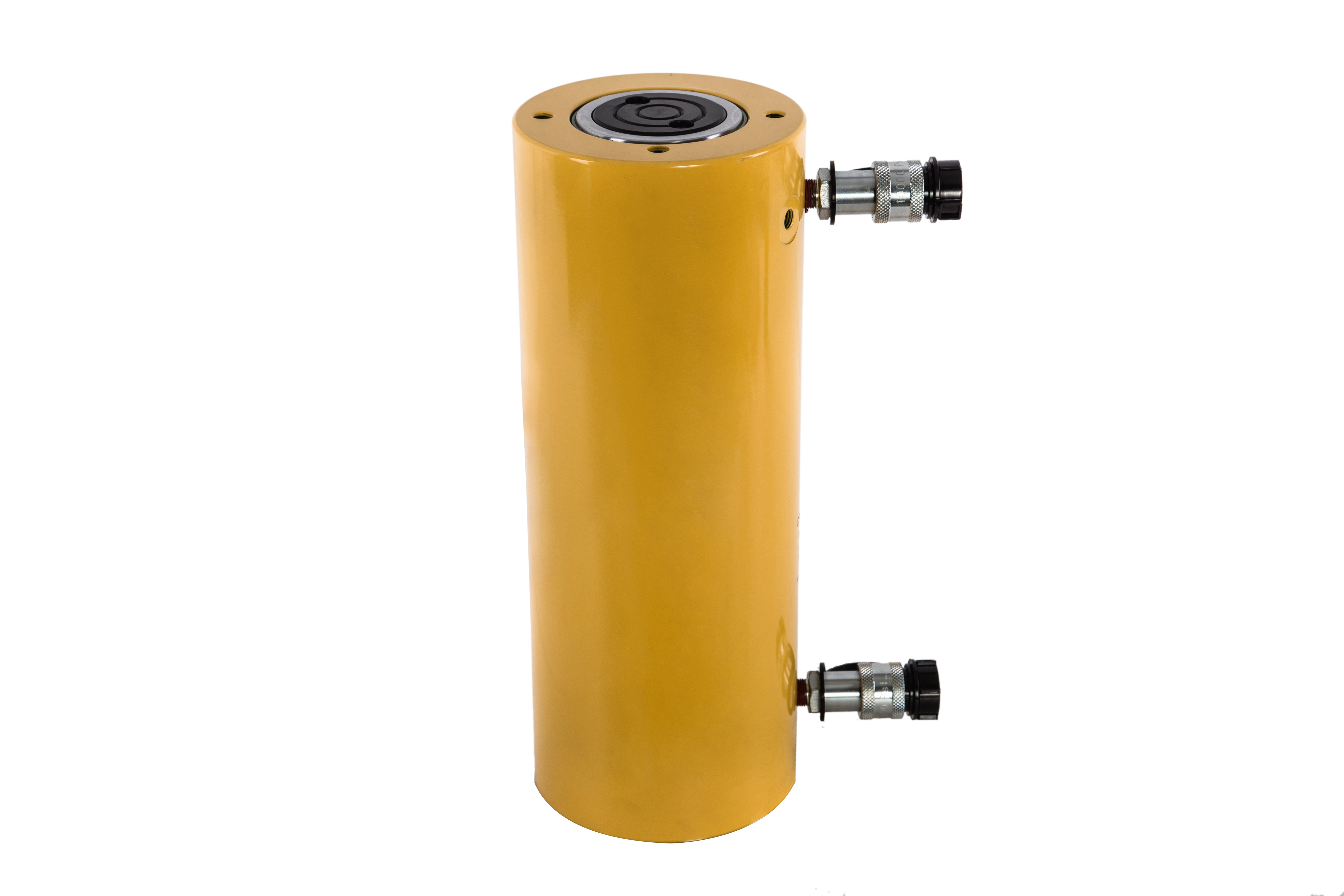

٤. أسطوانة هيدروليكية ذات سعة تحمل عالية وثنائية التأثير من السلسلة CLRG
 |
|
 |
|
◢ سلسلة CLRG مزودة بثقوب تثبيت في القاعدة
◢ أسطوانة هيدروليكية ذات اتجاهين للدفع والسحب مع عودة تلقائية
◢ ساق المكبس مطلية بالكروم الصلب، مقاومة للتآكل والارتداء
◢ دائرة عودة الزيت مزودة بصمام أمان لمنع التلف الناتج عن ارتفاع الضغط بشكل زائد
◢ كتلة الحفرة القابلة للاستبدال تُورَّد كملحق قياسي
◢ حلقة الغبار تقلل من التصاق الملوثات
◢ سطح مغلف بالطلاء المسحوق لتحسين المظهر ومقاومة التآكل والصدأ
◢ تشمل جميع الموديلات موصلًا سريعًا بقطر 3/8 بوصة وفق معيار NPT وغطاءً واقيًا من الغبار
اختيار سعة الأسطوانة الهيدروليكية
يجب استخدام الأسطوانات الهيدروليكية ثنائية التصرف مع مضخة هيدروليكية ذات صمام رباعي المنافذ.
وحدة الطاقة الهيدروليكية
كما تُصنع الأسطوانات الهيدروليكية ذات السعة فوق ١٠٠٠ طن وفق طلبات خاصة.
| نوع المقبض (S) | الطراز | طن (ط) | المسافة (مم) | القوة (طن) دفع | القوة (طن) للسحب |
مساحة الضغط (مم) 2) دفع |
مساحة الضغط (مم) 2) سحب |
حجم الزيت (سم) 3) دفع |
حجم الزيت (سم) 3) سحب |
الارتفاع المغلق أ (مم) |
الارتفاع الممتد B (mm) |
القطر الداخلي D (مم) | القطر الخارجي E (مم) | قطر المكبس F (مم) | الوزن (كجم) |
| ★ | CLRG-502 | 50 | 50 | 539 | 269 | 77 | 38.5 | 385 | 192 | 162 | 212 | 130 | 99 | 70 | 17 |
| CLRG-504 | 50 | 100 | 539 | 269 | 77 | 38.5 | 770 | 385 | 212 | 312 | 130 | 99 | 70 | 20 | |
| CLRG-506 | 50 | 150 | 539 | 269 | 77 | 38.5 | 1155 | 577 | 262 | 412 | 130 | 99 | 70 | 23 | |
| CLRG-508 | 50 | 200 | 539 | 269 | 77 | 38.5 | 1540 | 770 | 312 | 512 | 130 | 99 | 70 | 27 | |
| CLRG-5010 | 50 | 250 | 539 | 269 | 77 | 38.5 | 1924 | 962 | 362 | 612 | 130 | 99 | 70 | 31 | |
| CLRG-5012 | 50 | 300 | 539 | 269 | 77 | 38.5 | 2309 | 1155 | 412 | 712 | 130 | 99 | 70 | 34 | |
| CLRG-1002 | 100 | 50 | 929 | 433 | 132.7 | 61.9 | 664 | 309 | 179 | 229 | 165 | 130 | 95 | 29 | |
| CLRG-1004 | 100 | 100 | 929 | 433 | 132.7 | 61.9 | 1327 | 619 | 229 | 329 | 165 | 130 | 95 | 34 | |
| CLRG-1006 | 100 | 150 | 929 | 433 | 132.7 | 61.9 | 1991 | 928 | 279 | 429 | 165 | 130 | 95 | 40 | |
| CLRG-1008 | 100 | 200 | 929 | 433 | 132.7 | 61.9 | 2655 | 1237 | 329 | 529 | 165 | 130 | 95 | 46 | |
| كيلرج-10010 | 100 | 250 | 929 | 433 | 132.7 | 61.9 | 3318 | 1546 | 379 | 629 | 165 | 130 | 95 | 53 | |
| كيلرج-10012 | 100 | 300 | 929 | 433 | 132.7 | 61.9 | 3982 | 1856 | 429 | 729 | 165 | 130 | 95 | 59 | |
| كيلرج-1502 | 150 | 50 | 1390 | 675 | 198.6 | 61.9 | 993 | 482 | 196 | 246 | 205 | 159 | 114 | 39 | |
| كيلرج-1504 | 150 | 100 | 1390 | 675 | 198.6 | 61.9 | 1986 | 965 | 246 | 346 | 205 | 159 | 114 | 52 | |
| كيلرج-1506 | 150 | 150 | 1390 | 675 | 198.6 | 61.9 | 2978 | 1447 | 296 | 446 | 205 | 159 | 114 | 65 | |
| كيلرج-1508 | 150 | 200 | 1390 | 675 | 198.6 | 61.9 | 3971 | 1930 | 346 | 546 | 205 | 159 | 114 | 78 | |
| كيلرج-15010 | 150 | 250 | 1390 | 675 | 198.6 | 61.9 | 4964 | 2412 | 396 | 646 | 205 | 159 | 114 | 92 | |
| كيلرج-15012 | 150 | 300 | 1390 | 675 | 198.6 | 61.9 | 5957 | 2895 | 446 | 745 | 205 | 159 | 114 | 105 | |
| كيلرج-2002 | 200 | 50 | 1861 | 889 | 265.9 | 127 | 1330 | 635 | 212 | 262 | 235 | 184 | 133.1 | 55 | |
| كيلرج-2006 | 200 | 150 | 1861 | 889 | 265.9 | 127 | 3989 | 1905 | 312 | 462 | 235 | 184 | 133.1 | 91 | |
| CLRG-20012 | 200 | 300 | 1861 | 889 | 265.9 | 127 | 7977 | 3809 | 462 | 762 | 235 | 184 | 133.1 | 146 | |
| CLRG-2502 | 250 | 50 | 2565 | 1068 | 366.4 | 152.6 | 1832 | 763 | 235 | 285 | 275 | 216 | 165.1 | 89 | |
| CLRG-2506 | 250 | 150 | 2565 | 1068 | 366.4 | 152.6 | 5497 | 2289 | 335 | 485 | 275 | 216 | 165.1 | 136 | |
| CLRG-25012 | 250 | 300 | 2565 | 1068 | 366.4 | 152.6 | 10993 | 4578 | 485 | 785 | 275 | 216 | 165.1 | 207 | |
| CLRG-3002 | 300 | 50 | 3193 | 1060 | 456.2 | 151.4 | 2281 | 757 | 322 | 372 | 310 | 241 | 197.1 | 184 | |
| CLRG-3006 | 300 | 150 | 3193 | 1060 | 456.2 | 151.4 | 6843 | 2270 | 422 | 572 | 310 | 241 | 197.1 | 232 | |
| CLRG-30012 | 300 | 300 | 3193 | 1060 | 456.2 | 151.4 | 13685 | 4541 | 572 | 872 | 310 | 241 | 197.1 | 303 | |
| CLRG-4002 | 400 | 50 | 3919 | 1354 | 559.9 | 193.5 | 2800 | 967 | 374 | 424 | 350 | 267 | 216 | 270 | |
| CLRG-4006 | 400 | 150 | 3919 | 1354 | 559.9 | 193.5 | 8399 | 2902 | 474 | 624 | 350 | 267 | 216 | 330 | |
| CLRG-40012 | 400 | 300 | 3919 | 1354 | 559.9 | 193.5 | 16797 | 5804 | 624 | 924 | 350 | 267 | 216 | 421 | |
| CLRG-5002 | 500 | 50 | 5114 | 1733 | 730.6 | 247.6 | 3653 | 1238 | 419 | 469 | 400 | 305 | 248 | 401 | |
| CLRG-5006 | 500 | 150 | 5114 | 1733 | 730.6 | 247.6 | 10959 | 3713 | 519 | 669 | 400 | 305 | 248 | 480 | |
| CLRG-50012 | 500 | 300 | 5114 | 1733 | 730.6 | 247.6 | 21918 | 7427 | 669 | 969 | 400 | 305 | 248 | 599 | |
| CLRG-6002 | 600 | 50 | 5987 | 2068 | 855.3 | 295.4 | 4276 | 1477 | 429 | 476 | 430 | 330 | 267 | 474 | |
| CLRG-6006 | 600 | 150 | 5987 | 2068 | 855.3 | 295.4 | 12829 | 4431 | 529 | 679 | 430 | 330 | 267 | 565 | |
| CLRG-60012 | 600 | 300 | 5987 | 2068 | 855.3 | 295.4 | 25659 | 8862 | 679 | 979 | 430 | 330 | 267 | 701 | |
| CLRG-8002 | 800 | 50 | 8234 | 2709 | 1176.3 | 911.6 | 5881 | 1935 | 484 | 534 | 505 | 387 | 317 | 741 | |
| CLRG-8006 | 800 | 150 | 8234 | 2709 | 1176.3 | 911.6 | 17644 | 5806 | 584 | 734 | 505 | 387 | 317 | 868 | |
| CLRG-80012 | 800 | 300 | 8234 | 2709 | 1176.3 | 911.6 | 35288 | 11611 | 734 | 1034 | 505 | 387 | 317 | 1056 | |
| CLRG-10002 | 1000 | 50 | 10260 | 3972 | 1465.7 | 1136 | 7329 | 2709 | 564 | 614 | 560 | 432 | 434 | 1062 | |
| CLRG-10006 | 1000 | 150 | 10260 | 3972 | 1465.7 | 1136 | 21986 | 8126 | 664 | 841 | 560 | 432 | 434 | 1213 | |
| CLRG-100012 | 1000 | 300 | 10260 | 3972 | 1465.7 | 1136 | 43972 | 16252 | 814 | 1114 | 560 | 432 | 434 | 1439 | |
| CLRG-16006 | 1600 | 155 | 1600 | 5283 | 1762.58 | 538.6 | 35466 | 10837 | 825 | 980 | 710 | 540 | 450 | 2400 |
التطبيق
تم تصميم سلسلة الأسطوانات الهيدروليكية عالية الطاقة لتطبيقات الرفع والوضع والتثبيت تحت الحمولة والدعم الإنشائي الصعبة التي تتطلب إنتاج قوة استثنائية وأداءً موثوقًا. وقد صُمِّمت هذه الأسطوانات للاستخدام في البيئات الصناعية الثقيلة، وهي تُستخدم على نطاق واسع في بناء الجسور وصيانتها، وتركيب المعدات الثقيلة، وتجميع الهياكل الفولاذية، ومشاريع محطات الطاقة، وبناء السفن، والعمليات التعدينية، والإنشاءات البنية التحتية الكبيرة.
وبسعة تتراوح بين الرفع القياسي عالي التحمل والتطبيقات فائقة التحمّل، توفر هذه السلسلة تحكّمًا آمنًا ودقيقًا في الأحمال للعمليات الحرجة. سواء أُستُخدمت لأغراض الرفع المتزامن أو محاذاة الهياكل أو وضع المعدات في أماكنها أو دعم الأساسات أو الاحتفاظ بالأحمال لفترات طويلة، فإن هذه الأسطوانات الهيدروليكية تقدّم القوة والاستقرار والمتانة المطلوبة لأكثر المشاريع الصناعية تحديًا.
