مفتاح التورق الهيدروليكي

الصفحة الرئيسية >  المنتجات >  مفتاح عزم هيدروليكي >  مفتاح التورق الهيدروليكي

سلسلة رؤوس مفاتيح عزم دوراني هيدروليكية مجوفة

سلسلة رؤوس مفتاح عزم الدوران الهيدروليكي المجوف مصممة لتطبيقات تثبيت البراغي بدقة في البيئات الصناعية الضيقة والشديدة التطلب. وتتميّز هذه السلسلة برؤوس تشغيل قابلة للتبديل وببنية عالية القوة، وهي توفر حلول عزم دوران موثوقة لتثبيت أقراص الاتصال (فلانشات)، وصيانة توربينات الرياح، والمرافق البترولية والكيميائية، وعمليات التجميع الصناعي الثقيل.

احصل على عرض أسعار
  • مقدمة
  • منتجات أخرى

مقدمة

سلسلة رؤوس العمل الهيدروليكية المجوفة للعزم من BETE مصممة لتوفير إخراج عزم دوراني عالي، ومتانة استثنائية، ومرونة قصوى في تطبيقات تشديد البراغي الصناعية. وتشمل السلسلة مجموعة رؤوس العمل الهيدروليكية المجوفة للعزم من سلسلة LOW-CP ومجموعة المخفضات، ومجموعة رؤوس العمل الهيدروليكية المجوفة للعزم من سلسلة HTW-UT ومجموعة المخفضات، وسلسلة المفاتيح الهيدروليكية المجوفة فائقة الرِّقّة من سلسلة LOW-CP.

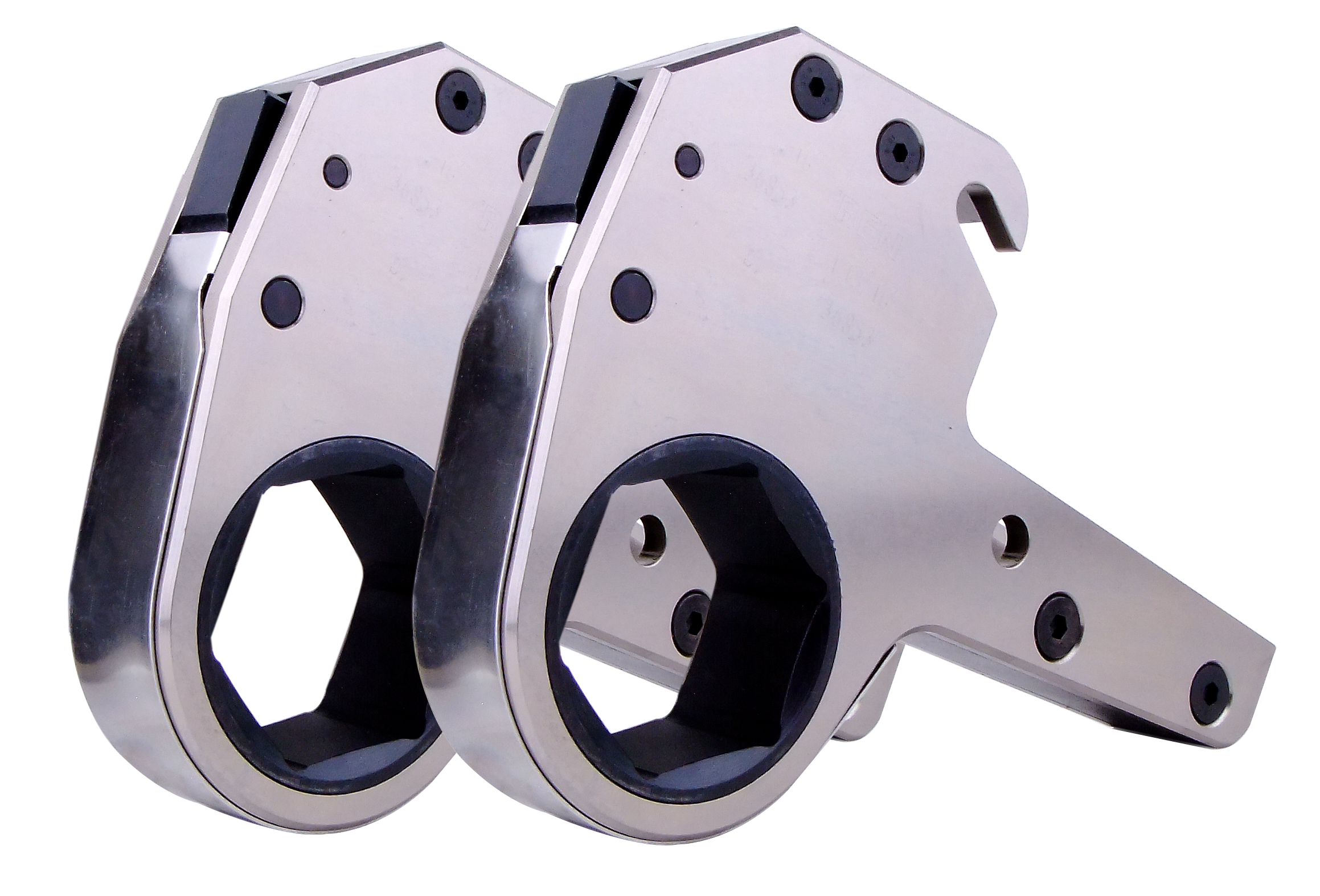

سلسلة LOW-CP، سلسلة HTW-UT

LOW工作头.pngHTW-UT Working Head and Reducer Set.jpg

مجموعة المخفض

Reducer Set.png

المخفض القابل للتبديل يتعاون مع رأس التشغيل من السلسلة LOW، مما يسمح لرأس تشغيل واحد بأن يتوافق مع أحجام مختلفة من البراغي، ما يحسّن بشكل كبير قدرة التكيّف مع ظروف العمل المختلفة.

يمكن أن تساعدك الرمزان R وA في الجدول التالي على اختيار الرأس المناسب.
قطر البرغي (مم) العرض بين الوجهين A/F (مم) 2LOW-CP - R (مم) 2LOW-CP - أ (مم) 3LOW-CP - ر (مم) 3LOW-CP - أ (مم) 4LOW-CP - ر (مم) 4LOW-CP - أ (مم) 8LOW-CP - ر (مم) 8LOW-CP - أ (مم) 14LOW-CP - ر (مم) 14LOW-CP - أ (مم) 18LOW-CP - ر (مم) 18LOW-CP - أ (مم) 30LOW-CP - ر (مم) 30LOW-CP - أ (مم)
12 19 27 16
14 22 27 14
18 27 27 11
30 29 12
20 32 29 11
22 34 31 11 36 16
24 36 31 10 36 15
27 41 34 10 39 15 46 22
30 46 37 10 38 11 42 15 46 19
33 50 40 11 42 13 44 15 46 17 60 31
36 55 43 11 42 10 46 14 50 18 60 28
39 60 46 11 46 12 50 15 52 17 60 25
42 65 53 15 55 17 60 22 62 23
45 70 56 15 58 17 60 19 65 23
48 75 59 15 60 17 63 19 67 22
52 80 61 15 63 16 66 19 70 22
56 85 66 16 69 19 72 23
60 90 69 17 72 20 74 22
64 95 71 16 74 19 77 23
68 100 75 17 77 19 79 22
72 105 78 17 80 19 82 23
76 110 83 19 84 22 89 25
80 115 87 20 89 24 95 28
85 120 92 23 95 25
125 95 23 101 29
90 130 98 23 101 26
95 135 104 26
140 110 29
100 145 110 26
105 150 116 29
110 155 116 26
160 128 36
115 165 128 33
120 170 128 30
175 128 27

قطر البرغي أ/ف 2HTW-UT 3HTW-UT 4HTW-UT 8HTW-UT 14HTW-UT 14HTW-UT 30HTW-UT
ر (مم) أ (مم) ر (مم) أ (مم) ر (مم) أ (مم) ر (مم) أ (مم) ر (مم) أ (مم) ر (مم) أ (مم) ر (مم) أ (مم)
12 19 27 16
14 22 27 14
18 27 27 11
30 29 12
20 32 29 11
22 34 31 11 36 16
24 36 31 10 36 15
27 41 34 10 39 15 46 22
30 46 37 10 38 11 42 15 46 19
33 50 40 11 42 13 44 15 46 17 60 31
36 55 43 11 42 10 46 14 50 18 60 28
39 60 46 11 46 12 50 15 52 17 60 25
42 65 53 15 55 17 60 22 62 23
45 70 56 15 58 17 60 19 65 23
48 75 59 15 60 17 63 19 67 22
52 80 61 15 63 16 66 19 70 22
56 85 66 16 69 19 72 23
60 90 69 17 72 20 74 22
64 95 71 16 74 19 77 23
68 100 75 17 77 19 79 22
72 105 78 17 80 19 82 23
76 110 83 19 84 22 89 25
80 115 87 20 89 24 95 28
85 120 92 23 95 25
125 95 23 101 29
90 130 98 23 101 26
95 135 104 26
140 110 29
100 145 110 26
105 150 116 29
110 155 116 26
160 128 36
115 165 128 33
120 170 128 30
175 128 27

LOW-CP Series Ultra-Thin Hollow Hydraulic Torque Wrench.png

LOW-CP Series Ultra-Thin Hollow Hydraulic Torque Wrench Technical Drawings.png

توفر المفتاح الهيدروليكي المجوف فائق الرِّقّة من سلسلة LOW-CP عزم دوراني عاليًا مع هيكل خفيف الوزن وتصميم منخفض الارتفاع. ومزودة بمُوصِّل أنبوب دوار بزاوية 360°، مما يتيح تحديد الموضع بشكل مرن في المساحات الضيقة المحدودة. ويغطي المفتاح نطاقات عزم دوراني تتراوح بين 232 و44,593 نيوتن·متر بدقة عزم تصل إلى ±3%، ما يجعله مناسبًا للتطبيقات الصناعية المتطلبة.

مصنوع من سبائك خفيفة الوزن عالية القوة، وقد صُمّمت هذه السلسلة لتحقيق موثوقية طويلة الأمد في البيئات القاسية. وتتيح الإضافات القابلة للتوسيع بالمقاييس المترية والإنجليزية، ورؤوس التشغيل القابلة للاستبدال، والتكوينات المخصصة الاختيارية للمستخدمين تلبية طائفة واسعة من تحديات التثبيت بالبراغي عبر عدة مجالات.

الطراز قيمة العزم (نيوتن·متر) قطر الطرف المقابل للصامولة (ملم) L (mm) H1 (mm) H2 (مم) W1 (ملم) W2 (ملم) وزن رأس التشغيل (كجم) وزن رأس التشغيل الفعلي (كجم)
2LOW-CP 232-2328 19-55 196 102 126 32 66 1.2 1.6
241-2414 60 196 105 129 32 66 1.2 1.7
3LOW-CP 475-3327 46-60 196 113 201 38 77 1.5 2.2
4LOW-CP 585-2510 34-36 245 136 177 42 77 2.3 4.4
585-5021 41 245 136 177 42 77 2.3 4.4
585-5858 41-65 246 146 187 42 77 2.3 4.6
647-6474 70-80 246 146 187 42 77 2.3 4.6
8LOW-CP 1094-10941 41-95 300 169 207 53 77 3.3 8
1177-11774 100-105 301 179 216 53 77 3.3 8.4
14LOW-CP 1852-18521 50-115 361 204 239 64 99 5.5 11.5
18LOW-CP 2695-26958 65-130 388 231 264 71 109 6.5 14.3
32LOW-CP 4188-41882 110-155 430 272 303 85 131 11.5 29
4459-44593 160-175 441 285 315 85 131 11.5 30
