하이드라울릭 토크 스패너

홈페이지>제품>산업용 볼트 조임 솔루션>하이드라울릭 토크 스패너

중공 유압 토크 렌치 작업 헤드 시리즈

중공 유압 토크 렌치 작업 헤드 시리즈는 제한된 공간과 엄격한 조건을 요구하는 산업 환경에서 정밀 볼팅 작업을 위해 설계되었습니다. 교체 가능한 작업 헤드와 고강도 구조를 특징으로 하며, 플랜지 볼팅, 풍력 발전소 정비, 석유화학 시설, 중공업 조립 작업 등 다양한 분야에 신뢰성 높은 토크 솔루션을 제공합니다.

문의하기
  • 소개
  • 더 많은 제품

소개

BETE 중공 유압 토크 렌치 작업 헤드 시리즈는 산업용 볼트 체결 응용 분야에서 높은 토크 출력, 뛰어난 내구성 및 최대의 유연성을 제공하도록 설계되었습니다. 이 시리즈에는 LOW-CP 시리즈 중공 유압 토크 렌치 작업 헤드 및 감속기 세트, HTW-UT 시리즈 중공 유압 토크 렌치 작업 헤드 및 감속기 세트, 그리고 LOW-CP 시리즈 울트라씬 중공 유압 토크 렌치가 포함됩니다.

LOW-CP 시리즈 초슬림 중공 유압 토크 렌치
LOW-CP Series Ultra-Thin Hollow Hydraulic Torque Wrench.png
LOW-CP Series Ultra-Thin Hollow Hydraulic Torque Wrench Technical Drawings.png

LOW-CP 초슬림 중공 유압 토크 렌치는 경량화된 저프로파일 설계로 높은 토크 출력을 제공합니다. 360° 회전 호스 커넥터를 장착하여 제한된 작업 공간에서도 유연한 위치 조정이 가능합니다. 이 렌치는 232~44,593 N·m의 토크 범위를 제공하며, 토크 정확도는 ±3%에 달해 엄격한 산업용 응용 분야에 적합합니다.

고강도 경량 합금으로 제조된 이 시리즈는 혹독한 환경에서도 장기적인 신뢰성을 위해 설계되었습니다. 확장 가능한 미터 및 인치 규격 인서트, 교체 가능한 작동 헤드, 그리고 선택 가능한 맞춤형 구성 옵션을 통해 사용자는 다양한 볼팅 과제를 여러 산업 분야에서 해결할 수 있습니다.

모델 토크 값(N·m) 너트 대향면(mm) L (mm) H1 (mm) H2 (mm) W1(mm) W2(mm) 파워 헤드 중량(kg) 작업 헤드 중량(kg)
2LOW-CP 232-2328 19-55 196 102 126 32 66 1.2 1.6
241-2414 60 196 105 129 32 66 1.2 1.7
3LOW-CP 475-3327 46-60 196 113 201 38 77 1.5 2.2
4LOW-CP 585-2510 34-36 245 136 177 42 77 2.3 4.4
585-5021 41 245 136 177 42 77 2.3 4.4
585-5858 41-65 246 146 187 42 77 2.3 4.6
647-6474 70-80 246 146 187 42 77 2.3 4.6
8LOW-CP 1094-10941 41-95 300 169 207 53 77 3.3 8
1177-11774 100-105 301 179 216 53 77 3.3 8.4
14LOW-CP 1852-18521 50-115 361 204 239 64 99 5.5 11.5
18LOW-CP 2695-26958 65-130 388 231 264 71 109 6.5 14.3
32LOW-CP 4188-41882 110-155 430 272 303 85 131 11.5 29
4459-44593 160-175 441 285 315 85 131 11.5 30

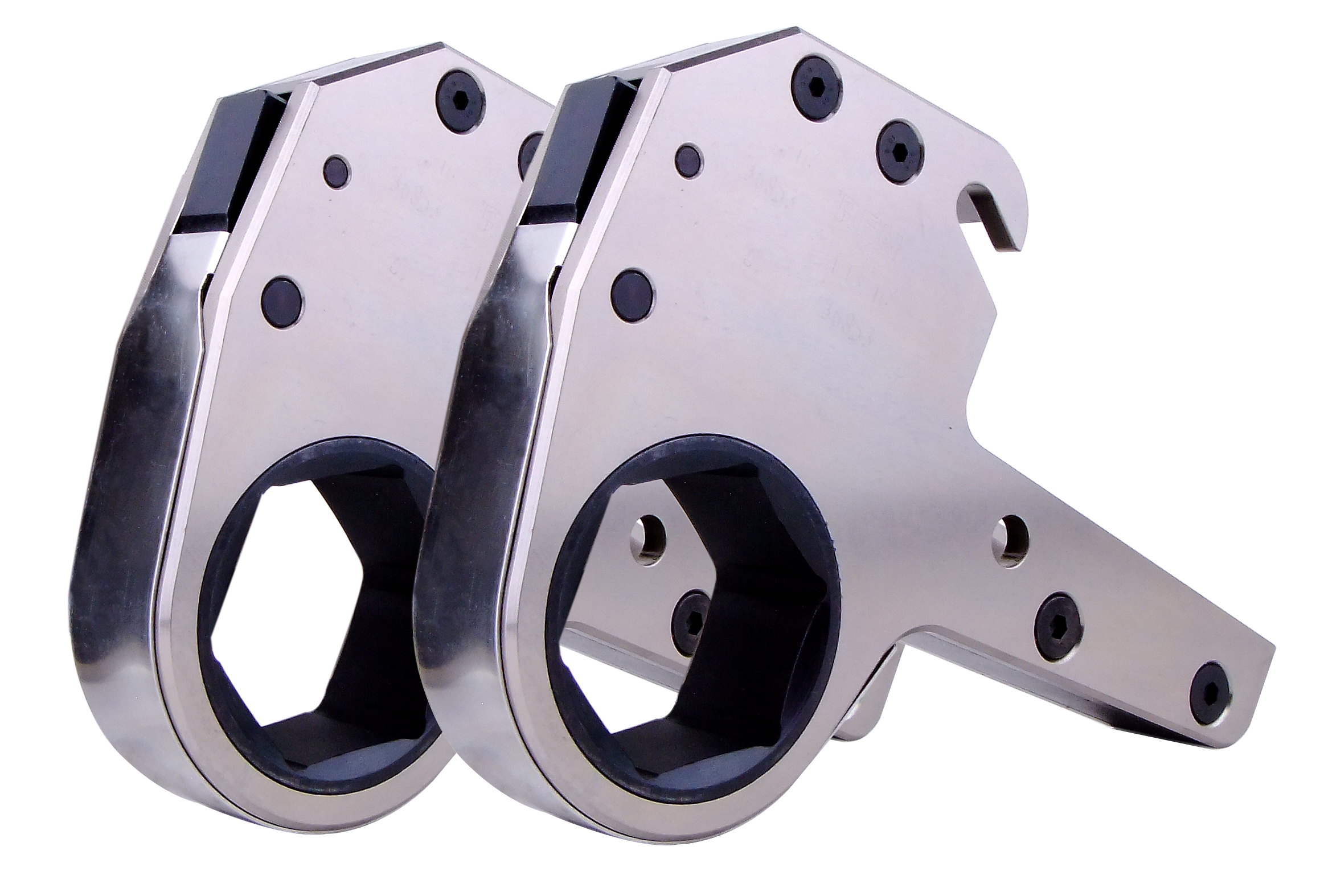

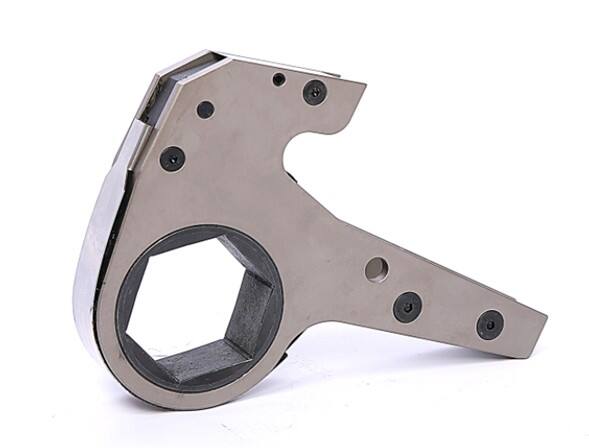

LOW-CP 시리즈 및 HTW-UT 시리즈 중공 유압 토크 렌치 작동 헤드 및 감속기 세트

각 종류의 LOW 중공 토크 렌치 전원에는 이에 대응하는 일련의 작업 헤드가 있습니다. 이 작업 헤드는 해당 전원 헤드가 토크 범위 내에서 모든 크기의 볼트를 처리할 수 있도록 지원합니다. 볼트에 적합한 작업 헤드를 선택할 때는 볼트와 벽 사이의 거리가 작업 헤드의 육각형 모서리와 작업 헤드 외측 가장자리 사이의 거리보다 커야 함을 유의하십시오. 또한 볼트들 사이에 충분한 공간이 있는지 특히 주의 깊게 확인하십시오. 다음 표의 R 및 A 값은 적절한 헤드 선택을 돕습니다.
LOW-CP 시리즈 HTW-UT 시리즈 감속기 세트
LOW工作头.png HTW-UT Working Head and Reducer Set.jpg Reducer Set.png

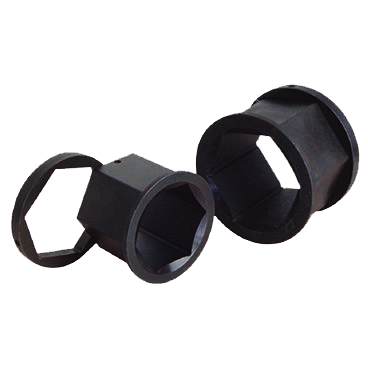

교환식 감속기는 LOW 시리즈 작업 헤드와 함께 작동하여 하나의 작업 헤드로 여러 크기의 볼트를 처리할 수 있게 하며, 다양한 조건에 대한 적응성을 크게 향상시킵니다.

다음 표의 R 및 A 값은 적절한 헤드 선택에 도움을 줍니다.
볼트 지름(mm) A/F(mm) 2LOW-CP - R(mm) 2LOW-CP - A(㎜) 3LOW-CP - R(㎜) 3LOW-CP - A(㎜) 4LOW-CP - R(㎜) 4LOW-CP - A(㎜) 8LOW-CP - R(㎜) 8LOW-CP - A(㎜) 14LOW-CP - R(㎜) 14LOW-CP - A(㎜) 18LOW-CP - R(㎜) 18LOW-CP - A(㎜) 30LOW-CP - R(㎜) 30LOW-CP - A(㎜)
12 19 27 16
14 22 27 14
18 27 27 11
30 29 12
20 32 29 11
22 34 31 11 36 16
24 36 31 10 36 15
27 41 34 10 39 15 46 22
30 46 37 10 38 11 42 15 46 19
33 50 40 11 42 13 44 15 46 17 60 31
36 55 43 11 42 10 46 14 50 18 60 28
39 60 46 11 46 12 50 15 52 17 60 25
42 65 53 15 55 17 60 22 62 23
45 70 56 15 58 17 60 19 65 23
48 75 59 15 60 17 63 19 67 22
52 80 61 15 63 16 66 19 70 22
56 85 66 16 69 19 72 23
60 90 69 17 72 20 74 22
64 95 71 16 74 19 77 23
68 100 75 17 77 19 79 22
72 105 78 17 80 19 82 23
76 110 83 19 84 22 89 25
80 115 87 20 89 24 95 28
85 120 92 23 95 25
125 95 23 101 29
90 130 98 23 101 26
95 135 104 26
140 110 29
100 145 110 26
105 150 116 29
110 155 116 26
160 128 36
115 165 128 33
120 170 128 30
175 128 27

볼트 지름 A/F 2HTW-UT 3HTW-UT 4HTW-UT 8HTW-UT 14HTW-UT 14HTW-UT 30HTW-UT
mm mm R(mm) A(mm) R(mm) A(mm) R(mm) A(mm) R(mm) A(mm) R(mm) A(mm) R(mm) A(mm) R(mm) A(mm)
12 19 27 16
14 22 27 14
18 27 27 11
30 29 12
20 32 29 11
22 34 31 11 36 16
24 36 31 10 36 15
27 41 34 10 39 15 46 22
30 46 37 10 38 11 42 15 46 19
33 50 40 11 42 13 44 15 46 17 60 31
36 55 43 11 42 10 46 14 50 18 60 28
39 60 46 11 46 12 50 15 52 17 60 25
42 65 53 15 55 17 60 22 62 23
45 70 56 15 58 17 60 19 65 23
48 75 59 15 60 17 63 19 67 22
52 80 61 15 63 16 66 19 70 22
56 85 66 16 69 19 72 23
60 90 69 17 72 20 74 22
64 95 71 16 74 19 77 23
68 100 75 17 77 19 79 22
72 105 78 17 80 19 82 23
76 110 83 19 84 22 89 25
80 115 87 20 89 24 95 28
85 120 92 23 95 25
125 95 23 101 29
90 130 98 23 101 26
95 135 104 26
140 110 29
100 145 110 26
105 150 116 29
110 155 116 26
160 128 36
115 165 128 33
120 170 128 30
175 128 27
