Die hydraulische Abziehvorrichtungsserie von BETE bietet professionelle Lösungen zum Demontieren eng sitzender mechanischer Komponenten bei gleichzeitiger Minimierung von Beschädigungen an Wellen, Lagern, Zahnrädern und umgebenden Geräten. Durch den Einsatz hydraulischer Kraft statt manueller Zugmethoden steigern diese Werkzeuge deutlich Effizienz, Sicherheit und Zugkraft bei Wartungs- und Reparaturarbeiten.
Produktmerkmale

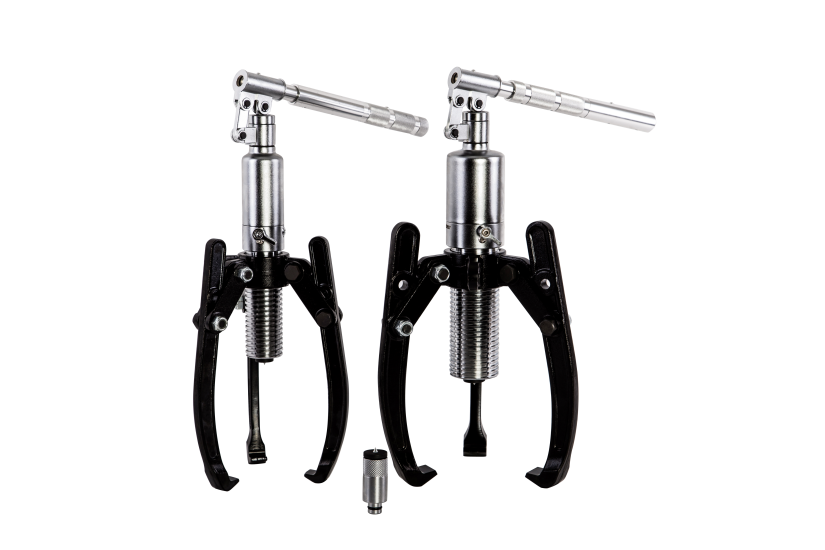

1. HSP-Serie integrierter dreiklaufiger hydraulischer Abzieher
◢ Aus hochfester legierter Stahlschmiedeteile
◢ Vier Abschnitte, klappbarer und abnehmbarer Griff, einfach zu bedienen
◢ 360°-Schwenksitz
◢ Der Abzieherkörper ist mit einem Sicherheitsventil ausgestattet
◢ Härteverstärkung des Hydraulikzylinders durch Hartverchromung
◢ Die Klauenlast beträgt mehr als 120 % der Nennlast
| Modell |
Kraft (t) |
Hub (A) (mm) |
Druckfläche (cm²) |
Klautiefe (mm) |
Klaubstand (mm) |
Oben (mm) B |
Oben (mm) C |
Oben (mm) D |
Klauenende (mm) A1 |
Klauenende (mm) B1 |
Klauenende (mm) C1 |
Gewicht(kg) |
| HSP-600 |
6 |
70 |
8.04 |
245 |
330 |
45 |
23 |
91 |
13 |
10 |
22 |
6.2 |
| HSP-800 |
8 |
85 |
11.34 |
230 |
350 |
55 |
26 |
112 |
11 |
10 |
25 |
8.2 |
| HSP-1200 |
12 |
85 |
14.45 |
260 |
375 |
60 |
28 |
118 |
14 |
10 |
29 |
9.5 |
| HSP-2000 |
20 |
111 |
28.26 |
350 |
520 |
80 |
40 |
162 |
20 |
27 |
33 |
34.5 |
| HSP-3000 |
30 |
111 |
42 |
435 |
550 |
98 |
50 |
155 |
20 |
27 |
38 |
36 |
2. HSP-Serie: Hydraulischer Zweiklauen-Ziehhebel
| Modell |
Kraft (t) |
Hub (A) mm |
Klautiefe (mm) |
Klauenabstand (mm) A |
Klauenabstand (mm) B |
Oben (mm) D |
Oben (mm) E |
Oben (mm) F |
Gewicht(kg) |
| HSP-610 |
6 |
70 |
270 |
95 |
180 |
45 |
23 |
92 |
11 |
| HSP-810 |
8 |
85 |
270 |
95 |
220 |
50 |
25 |
122 |
14.3 |
| HSP-1210 |
12 |
85 |
381 |
120 |
290 |
60 |
28 |
118 |
23.8 |

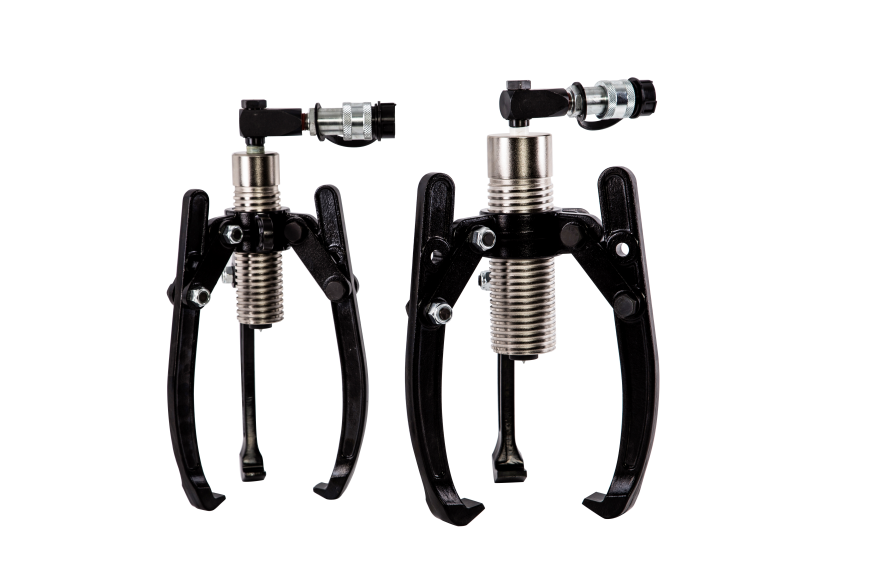

3. Getrennter dreiklauiger hydraulischer Abzieher
◢ Aus hochfester legierter Stahlschmiedeteile
◢ Vier klappbare und abnehmbare Griffe für einfache Handhabung
◢ 360°-Schwenksitz
◢ Der Abzieherkörper ist mit einem Sicherheitsventil ausgestattet
◢ Hydraulikzylinder mit Hartverchromung zur Erhöhung der Härte
◢ Die zentrale Mutterspannfeder kann Last aufnehmen – einfach in der Anwendung
◢ Oberflächenverdunkelung der 2-/3-Klauen-Spitzenscheibe – langlebig und rostbeständig
◢ Wärmebehandelter Verbindungsbolzen aus legiertem Stahl sowie oberflächenverdunkelte Klauen aus Schmiedestahl – rostbeständig und mit verlängerter Lebensdauer
◢ Die Klauenlast beträgt mehr als 120 % der Nennlast
| Modell |
Kraft (t) |
Hub (A) mm |
Druckfläche (cm²) |
Klautiefe (mm) |
Klaubstand (mm) |
Oben (mm) B |
Oben (mm) C |
Oben (mm) D |
Klauenende (mm) A1 |
Klauenende (mm) B1 |
Klauenende (mm) C1 |
Gewicht(kg) |
| ESP-600 |
6 |
70 |
8.04 |
245 |
330 |
45 |
23 |
91 |
13 |
10 |
22 |
5.5 |
| ESP-800 |
8 |
85 |
11.34 |
230 |
350 |
55 |
26 |
112 |
11 |
10 |
25 |
7.5 |
| ESP-1200 |
12 |
85 |
14.45 |
260 |
375 |
60 |
28 |
118 |
14 |
10 |
29 |
9.5 |
| ESP-2000 |
20 |
111 |
28.26 |
350 |
520 |
80 |
40 |
162 |
20 |
27 |
33 |
23.5 |
| ESP-3000 |
30 |
111 |
42 |
435 |
550 |
98 |
50 |
155 |
20 |
27 |
38 |
34 |

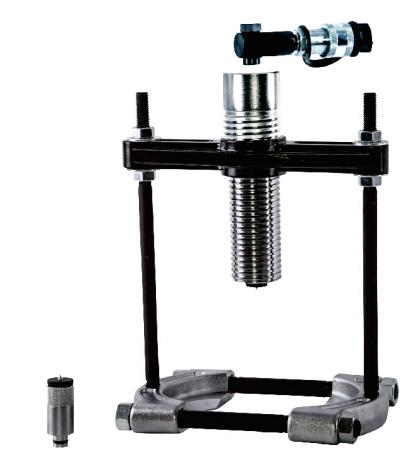

4. Getrennter zweiklauiger hydraulischer Abzieher
| Modell |
Kraft (t) |
Hub (A) mm |
Klautiefe (mm) |
Klauenabstand (mm) A |
Klauenabstand (mm) B |
Oben (mm) D |
Oben (mm) E |
Oben (mm) F |
Gewicht (kg) |
| ESP-810 |
8 |
85 |
270 |
95 |
220 |
50 |
25 |
122 |
22.2 |
| ESP-1210 |
12 |
85 |
381 |
120 |
290 |
60 |
28 |
118 |
29.5 |
5. Lagertrenner
◢ Aus hochfester legierter Stahlschmiedeteile
◢ Oberflächenverchromung, Wärmebehandlung und korrosionsschützende Behandlung zur Verlängerung der Lebensdauer
| Modell |
Zugbereich (C) mm |
Bolzen (E) mm |
Gewicht (kg) |
| BT-9000 |
30-50 |
3/8"-24G-L120 mm |
14 |
| BT-9005 |
50-70 |
1/2"-20G-L135 mm |
18 |
| BT-9015 |
75-105 |
5/8"-18G-L165 mm |
26 |
| BT-9025 |
105-150 |
3/4"-16G-L275 mm |
25 |
| BT-9035 |
150-200 |
1"-12G-L350 mm |
20 |
