Cilindro hidráulico
Página Inicial>Produtos>Soluções Industriais para Parafusamento>Cilindro hidráulico
A Série de Cilindros Hidráulicos de Baixo Perfil foi projetada especificamente para operações de elevação, posicionamento, alinhamento e manutenção em espaços restritos, onde cilindros hidráulicos convencionais não podem ser utilizados. Com designs compactos, ultrafinos e autoblocantes, esses cilindros fornecem alta saída de força, desempenho confiável e controle preciso para aplicações industriais e de alta resistência.
A Série de Cilindros Hidráulicos de Baixo Perfil da BETE oferece soluções potentes de elevação e posicionamento hidráulicos para aplicações com espaço limitado de instalação. Projetados para ambientes confinados, esses cilindros combinam dimensões compactas com alta capacidade de carga, tornando-os ideais para manutenção, construção, montagem industrial, reparo de pontes, operações minerárias e manutenção de equipamentos pesados.
 |
 |

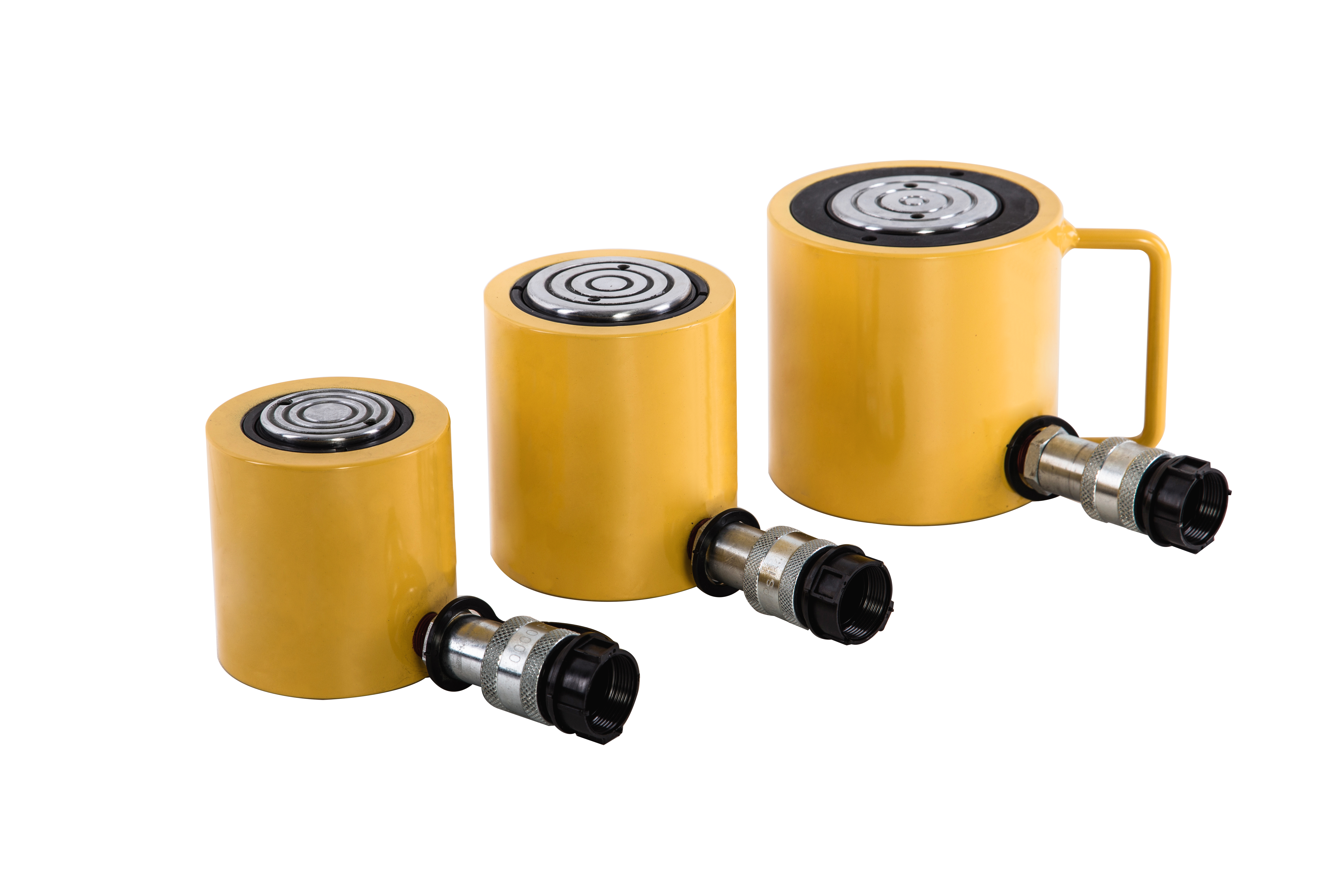

◢ Superfície pintada para maior resistência à corrosão
◢ Cilindro de ação simples com retorno por mola para operação fácil e rápida
◢ Design leve e compacto de baixo perfil, ideal para espaços confinados
| Tipo de Alça (S) | Modelo | Tonelada (t) | Curso (mm) | Área de Pressão (cm²) | Volume de Óleo (cm 3) | Altura Fechada A (mm) | Altura Estendida (mm) | Diâmetro Externo D (mm) | Diâmetro Interno E (mm) | Diâmetro do Ramo. F (mm) | Peso (kg) |
| RCS101 | 10 | 38 | 14.5 | 55 | 88 | 126 | 69 | 42.9 | 38 | 4.1 | |
| RCS201 | 20 | 45 | 28.7 | 129 | 98 | 143 | 92 | 60.5 | 50 | 5 | |
| RCS302 | 30 | 61 | 42.1 | 261 | 117 | 179 | 101 | 73.2 | 65 | 6.8 | |
| ● | RCS502 | 50 | 60 | 62.1 | 373 | 122 | 182 | 124 | 88.9 | 70 | 10.9 |
| ● | RCS1002 | 100 | 57 | 126.7 | 722 | 141 | 198 | 165 | 127 | 90 | 22.7 |
 |
 |
 |
 |

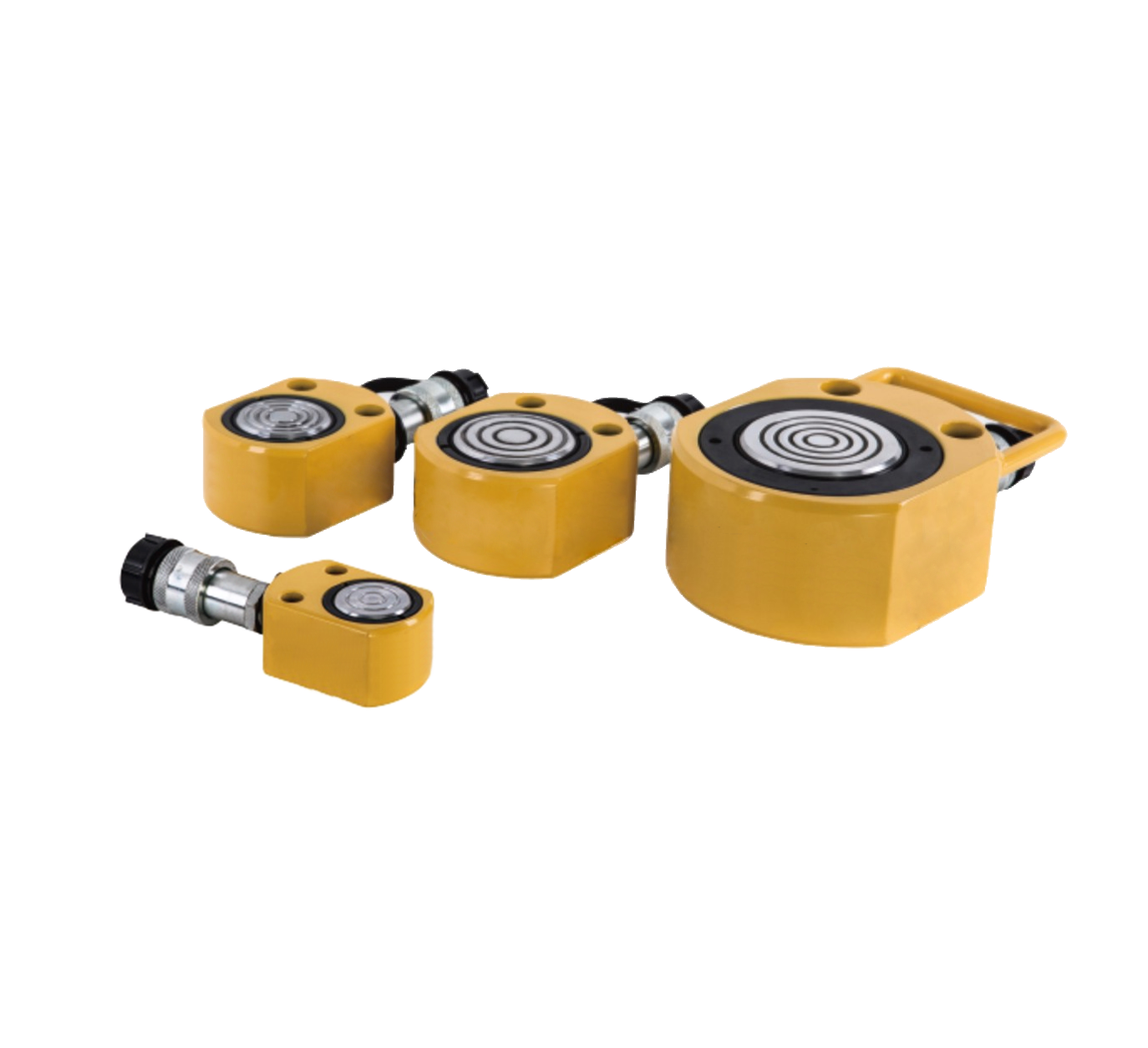

◢ Cilindro de ação simples com retorno por mola para operação fácil e rápida
◢ Superfície pintada para maior resistência à corrosão
◢ Design leve, compacto e ultrafino, ideal para espaços confinados
| Tipo de Alça (S) | Modelo | Tonelada (t) | Curso (mm) | Área de Pressão (cm 2) | Volume de Óleo (cm 3) | Altura Fechada A (mm) | Altura Estendida (mm) | Diâmetro Externo D (mm) | Diâmetro Interno E (mm) | Diâmetro do Ramo. F (mm) | Peso (kg) |
| RSM50 | 5 | 6 | 6.5 | 4 | 32 | 38 | 59x42 | 28.7 | 25.4 | 1 | |
| RSM100 | 10 | 12 | 14.5 | 16 | 42 | 54 | 83x56 | 42.9 | 38.1 | 1.4 | |
| RSM200 | 20 | 11 | 28.7 | 31 | 51 | 62 | 100x75 | 60.5 | 50.8 | 3.1 | |
| RSM300 | 30 | 13 | 41.8 | 54 | 58 | 71 | 118x95 | 73.2 | 63.4 | 4.5 | |
| RSM500 | 50 | 16 | 62.1 | 101 | 66 | 82 | 140x115 | 88.9 | 69.8 | 6.8 | |
| ● | RSM750 | 75 | 16 | 102.6 | 166 | 79 | 95 | 166x140 | 114.3 | 82.6 | 11.3 |
| ● | RSM1000 | 100 | 16 | 126.7 | 203 | 85 | 101 | 178x153 | 127 | 92.2 | 14.5 |
| ● | RSM1500 | 150 | 16 | 198.1 | 321 | 100 | 116 | 216x191 | 158.8 | 114.3 | 26.3 |
 |
 |
 |
◢ Construção em liga de alumínio, leve e portátil
◢ Liga de alumínio 7075-T6 para capacidade máxima com peso mínimo
◢ Superfícies anodizadas no suporte e no corpo do cilindro para maior resistência ao desgaste e vida útil prolongada
◢ Mola de alta resistência para retração rápida do êmbolo
◢ Projeto de vedação de óleo em múltiplas camadas para reduzir o atrito e resistir a danos causados por cargas laterais
◢ A porca superior impede a extensão excessiva do êmbolo
◢ Todos os modelos são fornecidos com um acoplador rápido de 3/8 NPT e tampa protetora contra poeira
| Tipo de Alça (S) | Modelo | Tonelada (t) | Curso (mm) | Área de Pressão (cm²) | Volume de Óleo (cm³) | Altura Fechada A (mm) | Altura Estendida (mm) | Diâmetro Externo D (mm) | Diâmetro Interno E (mm) | Diâmetro do Ramo. F (mm) | Peso (kg) |
| ★ | CLP602 | 60 | 50 | 86.6 | 432 | 125 | 175 | 140 | 105 | 96 | 16.5 |
| ★ | CLP1002 | 100 | 50 | 146.8 | 732 | 137 | 187 | 175 | 136.7 | 126 | 28.5 |
| ★ | CLP1602 | 160 | 45 | 231.3 | 1040 | 148 | 193 | 220 | 171.6 | 160 | 48.5 |
| ★ | CLP2002 | 200 | 45 | 285.6 | 1285 | 155 | 200 | 245 | 190.7 | 180 | 62.5 |
| ★ | CLP2502 | 260 | 45 | 366.8 | 1650 | 159 | 204 | 275 | 216.1 | 200 | 81.5 |
| ★ | CLP4002 | 400 | 45 | 559.9 | 2519 | 178 | 223 | 350 | 266.9 | 250 | 147.5 |
| ★ | CLP5002 | 520 | 45 | 730.6 | 3287 | 192 | 237 | 400 | 305 | 290 | 208 |
 |
 |

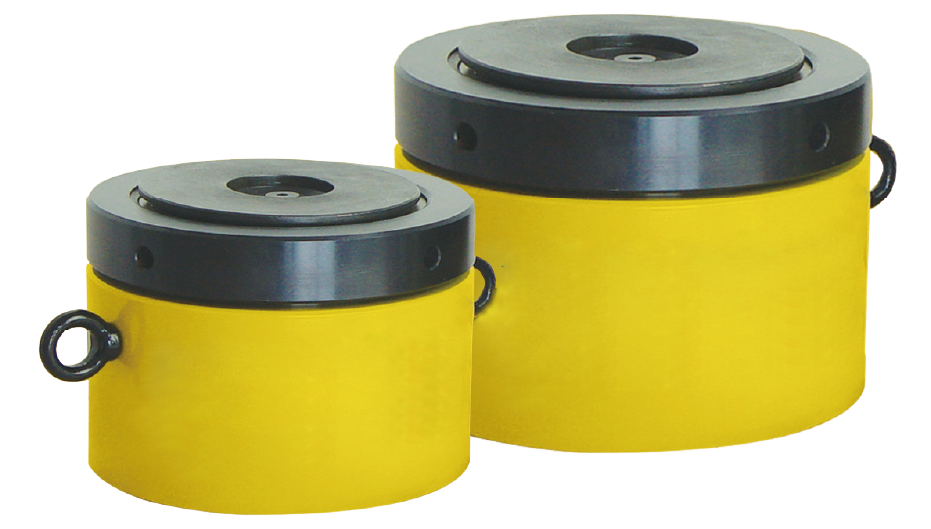

◢ Ultrafino e compacto, portátil, com operação livre de obstáculos
◢ Design plano ultrafino, ideal para aplicações inadequadas para cilindros padrão
◢ Ajuste de altura de precisão com exatidão de até 0,01 mm
◢ Aço-liga de alta resistência para maior vida útil e resistência
◢ O sistema de travamento automático mantém a carga por longo tempo após a remoção da bomba
| Modelo | Tonelada (t) | Curso (mm) | Área de Pressão (cm 2) | Volume de Óleo (cm 3) | Altura Fechada A (mm) | Altura Estendida (mm) | Diâmetro Externo D (mm) | Diâmetro Interno E (mm) | Diâmetro do êmbolo (mm) | Peso (kg) |
| SMC100-10 | 100 | 10 | 50.2 | 50 | 41 | 51 | 120 | 80 | 80 | 3.5 |
| SMC100-15 | 100 | 15 | 50.2 | 75 | 46 | 61 | 120 | 80 | 80 | 3.9 |
| SMC150-10 | 150 | 10 | 78.5 | 79 | 41 | 51 | 150 | 100 | 100 | 5.7 |
| SMC150-15 | 150 | 15 | 78.5 | 118 | 46 | 61 | 150 | 100 | 100 | 6.1 |
| SMC200-10 | 200 | 10 | 103.8 | 104 | 43 | 53 | 175 | 115 | 115 | 8.1 |
| SMC200-15 | 200 | 15 | 103.8 | 156 | 48 | 63 | 175 | 115 | 115 | 8.5 |
| SMC200-20 | 200 | 20 | 103.8 | 208 | 53 | 73 | 175 | 115 | 115 | 9 |
| SMC300-10 | 300 | 10 | 153.9 | 154 | 47 | 57 | 210 | 140 | 140 | 12.8 |
| SMC300-15 | 300 | 10 | 153.9 | 231 | 52 | 67 | 210 | 140 | 140 | 13.2 |
A Série de Cilindros Hidráulicos de Baixo Perfil foi projetada especificamente para operações de elevação, posicionamento, nivelamento e manutenção em espaços confinados onde cilindros hidráulicos convencionais não podem ser utilizados. Com sua altura compacta, construção leve e alta capacidade de carga, esses cilindros oferecem uma solução ideal para aplicações que exigem força elevada em ambientes de trabalho restritos.
Amplamente utilizados na construção civil, manutenção de pontes, instalação de equipamentos pesados, posicionamento de máquinas industriais, operações minerárias, construção naval e manutenção de plantas industriais, esses cilindros permitem tarefas seguras e eficientes de elevação e movimentação de cargas. Seu design de baixo perfil os torna particularmente adequados para aplicações que envolvem folga limitada, ajuste de suporte estrutural, alinhamento de equipamentos e operações de elevação precisa.
