סדרה MXTA של מזחלת הידראולית מונעת מסוג "Driving"

1. לחץ עבודה מקסימלי עד 70Mpa

2. מחבר סלילים מסתובב ב-360°*180°

3. עוצמה גבוהה, קשיחות גבוהה

4. מושבי חיבור מסוג חדש למניעת התפרקות

מבוא
סרטון
מוצרים נוספים

מבוא

MX מפתח מומנט הידראולי דו-נעה סדרת TA

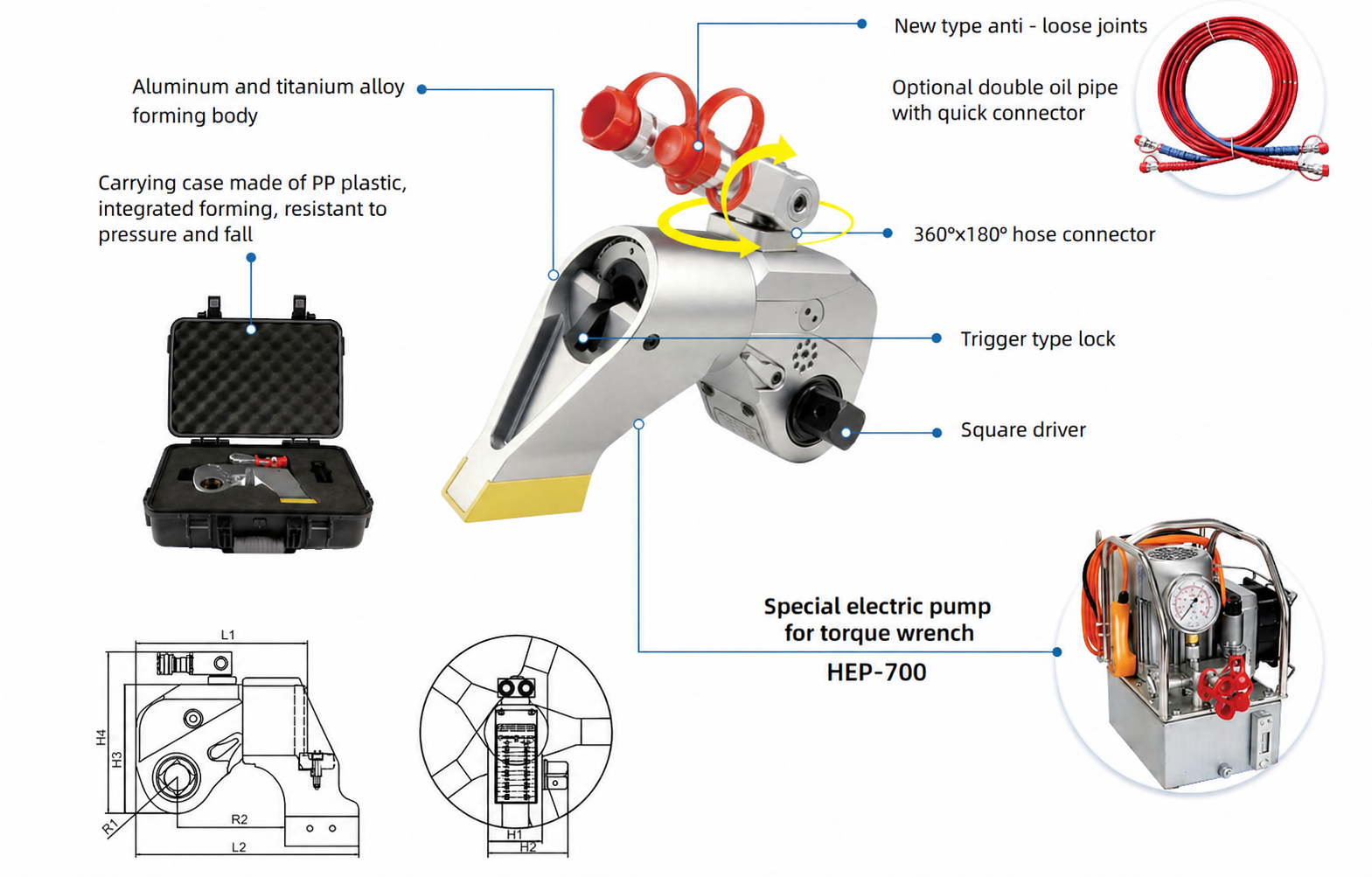

MXTA Series Dual-Drive Hydraulic Torque Wrench.jpg

MXTA Series Torque Wrench Technical Drawings.png

MXTA Series Dual-Drive Hydraulic Torque Wrench Technical Drawings.png

◢ לחץ עבודה מקסימלי עד 70 MPa, דיוק עד ±3%
◢ דגמים מלאים בטווח של 112 ניוטון-מטר עד 72,000 ניוטון-מטר, אשר יכולים לכסות את כל גדלי הברגים בשוק
◢ חיבור צינור מסתובב ב-360°×180°, בשימוש גם במרחבים מוגבלים
◢ מנוע ריבועי מחובר לכפפות עמידות במיוחד, וברגים משמשים טווח רחב של יישומים
◢ נעילת סוג המפסק מאפשרת למקם את זרוע התגובה הסיבובית ב-360° עם התאמה מדויקת על כל נקודת מרכז קבועה
◢ גוף יציקה מאלומיניום וסגסוגת טיטניום, עמידות גבוהה, עמידות לשבירה גבוהה
◢ סוג חדש של חיבורים נגד ה afkira כדי להבטיח זרימת שמן חלקה

דגם	טווח המומנט (ניוטון-מטר)	דגם הברג (M)	משקל (ק"ג)	L1	L2	H1	ה2	H3	H4	R1	R2	ציר הנהגה
07 MXTA	112-1120	14-30	1.8	110.8	139.3	42	65.8	76.2	108.1	20.5	68.3	3/4"
1 MXTA	183-1837	16-36	2	130	182	50	72	99	144	26	99	3/4"
3 MXTA	451-4512	22-48	4	166	241	68	95	130	176	34	134	1"
5 MXTA	752-7528	27-56	7	198	281	80	123	155	198	39	152	1-1/2"
8 MXTA	1078-10780	30-64	9.1	213	308	90	130	171	216	47	171	1-1/2"
10 MXTA	1551-15516	36-72	13.1	231	336	100	141	187	230	51	174	1-1/2"
15 MXTA	2062-20627	39-80	18	270	400	110	179	201	244	55	195	2-1/2"
20 MXTA	2666-26664	42-90	25	295	443	120	182	228	268	59	250	2-1/2"
25 MXTA	3472-34725	48-100	31	314	464	137	200	255	295	67	251	2-1/2"
35 MXTA	4866-48666	64-120	45	355	489	153	217	290	330	79	271	2-1/2"
50 MXTA	7200-72000	72-125	85	386	516	161	223	307	352	81	259	2-1/2"

מפתח טורק הידראולי מסוג נסיעה של סדרת MXTA הוא מפתח טורק הידראולי עמיד ורב-תכליתי, שתוכנן ליישומים תעשייתיים בלחצים גבוהים. מבנהו מעוצב כדי לשרוד תנאים קשים, והוא מספק פלט טורק יציב ואמין לאורך כל תהליך ההפעלה. אפשרויות הגדרת הטורק הניתנות להתאמה מאפשרות בקרת דיוק עבור משימות שונות, מה שהופך אותו מתאים לכל דבר – מתחזוקה שוטפת ועד עבודות בנייה כבדות. עם עיצוב הידראולי עמיד, הסדרה MXTA מבטיחה ביצועים עקביים, יעילות משופרת ואמינות לטווח ארוך בשטח.

כפפת מיוחדת סדרת MXTA למפתחי מומנט מסוג הנעה

MXTA Series Special Socket for Drive-Type Wrench.png

פרמטרים של כפפות במטריקה
תיאור החוט		¾ אינץ' (MXTA)							1 אינץ' (MXTA)							1½ אינץ' (MXTA)							2½ אינץ' (MXTA)
קוטר	A/F	א	B	L1	L2	L3	D1	D2	א	B	L1	L2	L3	D1	D2	א	B	L1	L2	L3	D1	D2	א	B	L1	L2	L3	D1	D2
M16	24	6.3	10	54	31	32	40	40
M18	27	6.3	10	54	32	32	42	42
M20	30	6.3	10	54	33	33	46	44	8	14	59	32	32	54	54
M22	34	6.3	10	54	33	33	52	44	8	14	59	32	32	58	58
M24	36	6.3	10	57	33	33	54	44	8	14	62	32	32	59	59	8	16	85	44	44	74	74
M27	41	6.3	10	58	33	33	60	44	8	14	65	38	38	67	54	8	16	85	44	44	74	74
M30	46	6.3	10	63	38	38	60	44	8	14	65	38	38	67	54	8	16	85	44	44	74	74
M33	50	6.3	10	65	40	40	71	44	8	14	70	43	43	79	60	8	16	90	45	45	79	79
M36	55	6.3	10	70	45	45	77	54	8	14	80	42	52	84	60	8	16	90	45	45	84	84	8	18	100	57	57	86	114
M39	60								8	14	85	45	57	89	60	8	16	100	45	57	94	75	8	18	100	52	52	119	119
M42	65								8	14	85	45	57	98	70	8	16	100	45	57	98	80	8	18	100	52	52	119	119
M45	70								8	14	90	50	62	104	70	8	16	105	50	62	104	80	8	18	120	67	67	128	128
M48	75								8	14	95	50	65	108	70	8	16	110	50	65	118	85	8	18	120	67	67	128	128
M52	80															8	16	115	55	72	118	85	8	18	120	67	67	128	128
M56	85															8	16	125	60	77	128	90	8	18	130	71	71	129	129
M60	90															8	16	125	60	77	139	90	8	18	140	61	73	139	139
M64	95															8	16	130	65	85	139	90	8	18	140	66	73	139	139
M68	100															8	16	135	70	87	144	90	8	18	140	71	81	148	130
M72	105															8	16	135	70	87	149	90	8	18	150	77	89	156	130
M76	110															8	16	135	70	87	158	90	8	18	150	72	90	158	130
M80	115															8	16	135	70	87	159	95	8	18	150	82	98	168	130
M85	120															8	16	135	70	87	168	95	8	18	150	82	98	178	130
M90	130															8	16	155	93	105	189	95	8	18	170	93	114	189	130
M95	135																						8	18	170	93	114	198	130
M100	145																						8	18	170	98	122	210	152
M105	150																						8	18	190	100	140	216	152
M110	155																						8	18	190	100	140	229	152
M115	165																						8	18	190	100	140	241	152
